Применение 3D-печати в ювелирном деле: создание мастер-моделей и литьевых форм

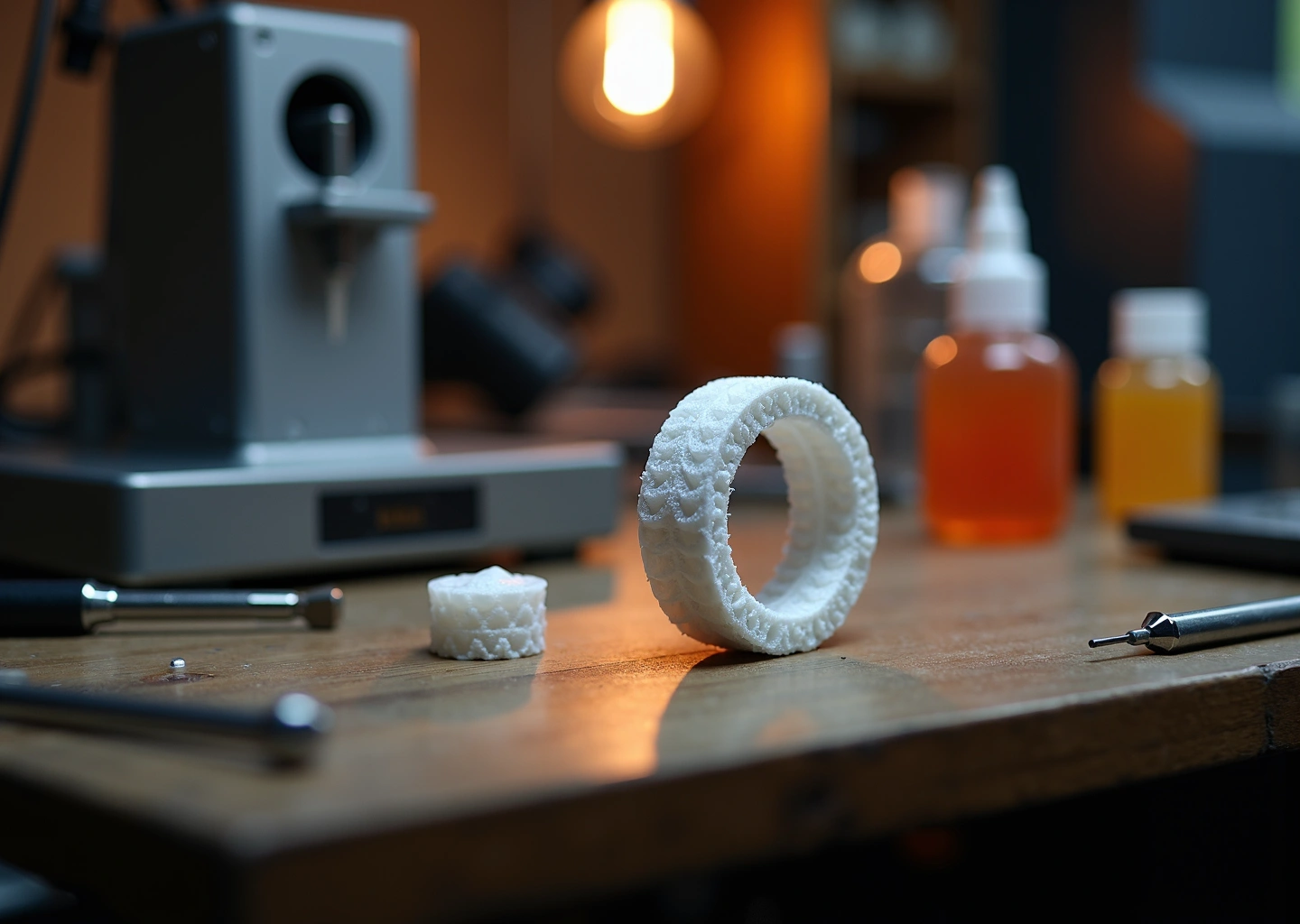

Рабочая станция ювелира с 3D‑печатной мастер‑моделью кольца, литейным деревом и SLA‑принтером на заднем плане

3D‑печать радикально меняет ювелирное производство: от быстрой разработки мастер‑моделей до точных литьевых форм. В статье подробно разбираем технологии (SLA/DLP), материалы и особенности проектирования под литьё, этапы выплавляемого литья и практические советы для малого бизнеса в России. Приведём чек‑лист для старта, ориентиры по затратам и рекомендации по партнёрству.

Почему 3D‑печать выгодна ювелирному бизнесу

Многие ювелиры до сих пор представляют 3D‑печать как нечто из мира высоких технологий, далекое от искусства ручной работы. Но сегодня это уже не футуристическая концепция, а вполне реальный инструмент, который помогает небольшим мастерским и ателье в России не просто выживать, а процветать. Давайте разберемся, почему внедрение 3D‑печати — это не просто модный тренд, а стратегически верное решение, которое напрямую влияет на прибыль и производственные процессы.

Коммерческие и производственные преимущества

Главное, что дает 3D‑печать ювелирному бизнесу, это скорость и гибкость. Представьте классический процесс создания мастер‑модели. Мастер‑ювелир неделями вырезает из воска сложную форму, стараясь добиться идеальной симметрии и точности. Любая ошибка означает начинать все сначала. С 3D‑печатью этот путь сокращается с недель до нескольких дней, а иногда и часов. Дизайнер создает цифровую модель, которую можно мгновенно скорректировать, а принтер печатает ее с микронной точностью за ночь.

Это кардинально меняет подход к разработке новых коллекций (R&D). Можно быстро создавать и тестировать десятки прототипов, не затрачивая драгоценное время и материалы. Напечатанный из полимера образец можно примерить, показать клиенту, оценить эргономику. Это значительно снижает риск запуска в производство неудачной модели. Экономия материала при таком прототипировании колоссальна, ведь вы тратите не граммы драгоценного металла, а копейки на фотополимерную смолу.

Еще одно ключевое преимущество — кастомизация. Современный покупатель хочет уникальности. 3D‑печать позволяет изготавливать единичные изделия по индивидуальному заказу практически по цене серийных. Изменить размер кольца, добавить гравировку, поменять форму каста под камень клиента — все это делается за несколько кликов в 3D‑редакторе.

Сравним два подхода:

Параметр Классическое ручное моделирование 3D‑рабочий процесс
Время создания мастер‑модели От нескольких дней до нескольких недель От нескольких часов до 2 дней
Стоимость прототипа Высокая (стоимость ручного труда + материалы) Низкая (стоимость смолы и амортизация оборудования)
Повторяемость Низкая, каждое изделие уникально 100% идентичность копий
Внесение правок Сложно или невозможно, часто требует создания новой модели Легко и быстро на цифровом уровне

Как 3D‑печать меняет бизнес‑модель

Для небольшого ювелирного ателье аддитивные технологии открывают совершенно новые горизонты.

  • Новые каналы продаж. Появляется возможность создать на сайте онлайн‑конструктор, где клиент сам сможет собрать свое украшение. Это не только повышает вовлеченность, но и расширяет географию продаж далеко за пределы одного города.
  • Снижение минимального заказа (MOQ). Больше не нужно производить партию из 50 колец, чтобы сделать производство рентабельным. Вы можете изготавливать украшения поштучно, под конкретный заказ, минимизируя складские остатки и замороженные средства.
  • Удаленная работа с дизайнерами и заказчиками. Дизайнер может находиться в Москве, производство в Костроме, а заказчик в Новосибирске. Обмен 3D‑файлами и рендерами для согласования делает расстояние несущественным.

Сценарии внедрения для малого бизнеса

Не обязательно сразу покупать дорогое оборудование. Существует несколько моделей интеграции 3D‑печати в ваш бизнес.

  1. Полный цикл in‑house. Вы покупаете 3D‑принтер, программное обеспечение и обучаете сотрудников. Этот вариант подходит для мастерских со стабильным потоком заказов. Он дает максимальный контроль над качеством и сроками, но требует серьезных первоначальных вложений.
  2. Гибридная модель. Самый популярный сценарий для старта. Вы создаете 3D‑модели самостоятельно, а печать отдаете на аутсорсинг в специализированные компании. Это позволяет пользоваться всеми преимуществами технологии, избегая крупных затрат на оборудование и его обслуживание.
  3. Полный аутсорсинг. Вы занимаетесь только дизайном и продажами, а весь производственный цикл (моделирование, печать, литье) передаете подрядчику. Идеально для брендов, которые не хотят иметь собственное производство.

Риски и ограничения, о которых стоит знать

Несмотря на все плюсы, важно трезво оценивать и сложности.

Во-первых, это первоначальные вложения. Профессиональный ювелирный 3D‑принтер, ПО и расходные материалы — это существенные затраты. К этому нужно быть готовым.

Во-вторых, кривая обучения. Работа в программах для 3D‑моделирования требует специальных навыков. Вашим сотрудникам потребуется время на обучение, чтобы создавать качественные и технологически правильные модели. Просто перевести красивый 2D‑эскиз в 3D недостаточно. Нужно понимать принципы литья, толщину стенок, особенности закрепки камней, чтобы напечатанная модель стала основой для безупречного изделия.

Наконец, контроль качества. 3D‑печать не отменяет необходимости тщательной проверки на каждом этапе. От качества напечатанной «восковки» напрямую зависит результат литья. Любые дефекты на полимерной модели, скорее всего, перейдут и на металл. Поэтому важно выстроить четкую систему контроля, чтобы избежать брака.

Правильный выбор технологии и материалов играет ключевую роль в преодолении этих трудностей. Именно об этом, о конкретных типах принтеров и смол, подходящих для ювелирного дела, мы и поговорим в следующей главе.

Технологии и материалы для изготовления мастер‑моделей

После того как мы разобрались с экономической стороной вопроса, самое время погрузиться в технические детали. Ведь именно от правильного выбора технологии и материала зависит, превратится ли ваша цифровая модель в безупречное ювелирное изделие. Создание мастер‑модели — это фундамент всего процесса литья, и здесь нет места компромиссам.

В ювелирном деле для печати мастер‑моделей и литьевых форм прочно закрепились технологии фотополимерной печати. Их общий принцип прост: жидкая светочувствительная смола (фотополимер) затвердевает под воздействием ультрафиолетового излучения. Дьявол, как всегда, в деталях, а именно — в способе засветки. На рынке доминируют три ключевые технологии: SLA, DLP и их более современный гибрид MSLA.

  • SLA (стереолитография) — это «пионер» фотополимерной печати. Здесь тонкий лазерный луч последовательно, точка за точкой, обрисовывает контуры слоя на поверхности смолы, заставляя ее затвердевать. Этот метод обеспечивает высочайшую точность и детализацию, поскольку диаметр лазерного пятна может быть очень мал. Обратная сторона медали — скорость. Процесс довольно медленный, так как лазеру нужно «пробежать» всю площадь каждого слоя.
  • DLP (цифровая светодиодная проекция) работает иначе. Вместо лазера используется проектор, который засвечивает сразу весь слой целиком, проецируя его изображение на ванну со смолой. Это значительно быстрее, чем SLA, особенно при печати нескольких моделей одновременно. Качество поверхности и детализация напрямую зависят от разрешения проектора.
  • MSLA (масочная стереолитография) — самая распространенная сегодня технология в настольных принтерах. Она похожа на DLP, но вместо проектора использует монохромную ЖК‑матрицу высокого разрешения в качестве маски, через которую проходит УФ‑свет от массива светодиодов. Это позволило сделать принтеры более доступными, быстрыми и надежными, сохранив при этом высокое качество печати.

Ключевые параметры, которые определяют качество будущей мастер‑модели, — это разрешение по осям XY и толщина слоя Z. Разрешение XY, измеряемое в микронах (мкм), зависит от размера пикселя (для DLP/MSLA) или диаметра лазерного луча (SLA). Чем меньше это значение, тем более мелкие детали вы сможете воспроизвести — например, тончайшие крапаны для закрепки камней или ажурные элементы. Толщина слоя по оси Z определяет вертикальную детализацию. В ювелирном деле стандартным считается диапазон 25–50 мкм. Более тонкий слой (25 мкм) дает гладкую поверхность на изогнутых и наклонных плоскостях, минимизируя эффект «лесенки», но увеличивает время печати. Для менее сложных моделей часто достаточно и 50 мкм.

Теперь о самом главном — о материалах. Выбор смолы не менее важен, чем выбор принтера.

  1. Обычные жесткие смолы. Они отлично подходят для создания прототипов для примерки, демонстрации клиенту или для снятия резиновых пресс‑форм. Они прочные, хорошо детализированы, но для литья по выплавляемым моделям не годятся.
  2. Castable (выплавляемые/выжигаемые) смолы. Это ваш основной рабочий материал. Их химический состав подобран так, чтобы при нагреве в литейной печи они полностью испарялись, не оставляя после себя золы (ash content). Идеальная выплавляемая смола должна выгорать без остатка, иначе мельчайшие частицы золы приведут к пористости металла и дефектам на поверхности отливки. Каждый производитель таких смол предоставляет рекомендованный цикл обжига — точный график повышения температуры, который нужно неукоснительно соблюдать.
  3. Воскообразные композиции. Это гибридные материалы, сочетающие в себе свойства фотополимера и воска. Они обеспечивают высокую точность печати, но при этом ведут себя в процессе выгорания почти как традиционный ювелирный воск, что упрощает работу литейщикам старой школы. Кроме того, их поверхность часто легче поддается ручной доработке.

После завершения печати модель требует постобработки. Сначала ее нужно тщательно промыть от остатков жидкой смолы. Обычно для этого используют изопропиловый спирт (ИПС), но в последние годы из‑за его стоимости и ограничений в обороте популярность набирают заменители на основе этилацетата или специальные промывочные жидкости. После промывки модель отправляется в УФ‑камеру для финального «дозасвечивания», что придает ей прочность. Затем аккуратно удаляются поддержки, а места их крепления зачищаются. Именно на этом этапе может проявиться «пластиковая» текстура поверхности, которую минимизируют правильной ориентацией модели при печати и использованием тонкого слоя. Иногда для получения идеальной гладкости перед литьем модель покрывают специальными лаками или поддерживающими восками.

И, наконец, о безопасности. Работа с фотополимерами требует строгого соблюдения правил. Все смолы в жидком виде токсичны. Работать нужно в хорошо проветриваемом помещении, а в идеале — под вытяжкой. Обязательно используйте нитриловые перчатки и защитные очки. В России требования к охране труда на малых предприятиях никто не отменял. Жидкие отходы (испорченная смола, загрязненный спирт) нельзя сливать в канализацию. Их необходимо полимеризовать под УФ‑лампой до твердого состояния и утилизировать как твердые бытовые или промышленные отходы в соответствии с местными нормативами. Это не только вопрос экологии, но и способ избежать серьезных штрафов.

Проектирование мастер‑моделей под литьё и подготовка файлов

Переход от идеи к физическому объекту в ювелирном деле начинается с цифрового проектирования. Качество конечного изделия напрямую зависит от того, насколько грамотно создана 3D‑модель. Это не просто рисование красивой картинки. Это инженерия в миниатюре, где нужно учитывать свойства материалов, ограничения 3D‑печати и законы литейного производства. Такой подход называется проектированием для аддитивного производства (DfAM).

Ключевые принципы проектирования для литья

Первое правило ювелирного DfAM: продумывайте технологичность. Ваша модель должна быть не только красивой, но и пригодной для печати, формовки и литья.

  • Толщина стенок. Слишком тонкие элементы (меньше 0.4–0.5 мм) могут не пропечататься, сломаться при снятии поддержек или не пролиться металлом. Слишком массивные детали (толще 2–3 мм) могут привести к пористости и усадочным раковинам в отливке. Для колец оптимальная толщина шинки обычно начинается от 1.5 мм, для тонких элементов серег или подвесок допустимо 0.6–0.8 мм.
  • Скругления и переходы. Острые внутренние углы создают концентрацию напряжений и могут стать причиной трещин в литьевой форме или в самом металлическом изделии. Всегда используйте плавные переходы и скругления (филеты) с минимальным радиусом хотя бы 0.2–0.3 мм. Это улучшает течение металла и повышает прочность изделия.
  • Посадочные места под камни. Здесь важна точность. Посадочное место (каст) должно быть спроектировано с небольшим допуском. Обычно диаметр гнезда делают на 0.1–0.15 мм меньше диаметра камня. Это позволяет закрёпщику надежно зафиксировать камень, слегка раздвинув металл. Крапаны (держатели камня) должны быть достаточно толстыми (не менее 0.5–0.6 мм), чтобы не сломаться при закрепке.

Ориентация модели и проектирование поддержек

Как вы расположите модель на платформе печати, так она и будет выглядеть после снятия с поддержек. Главная задача – спрятать следы от них.

Стратегия проста: располагайте поддержки на невидимых или легко обрабатываемых поверхностях. Например, на внутренней стороне шинки кольца, на задней стороне подвески или на литнике, который все равно будет срезан. Избегайте установки поддержек на лицевых частях, мелких узорах или в местах будущей закрепки камней.

Сами поддержки лучше делать тонкими, с минимальной точкой контакта. Современные программы‑слайсеры (например, Lychee Slicer или Chitubox) позволяют настраивать диаметр кончика поддержки до 0.1–0.2 мм. Такие «иголочки» легко удаляются и оставляют почти незаметный след, который убирается легкой шлифовкой. Места среза поддержек лучше заранее продумать и сделать их на ровных участках, а не в сложных рельефах.

Экономия материала и успешное выгорание

Выплавляемые фотополимеры стоят дорого, поэтому экономия материала важна для малого бизнеса. Самый эффективный способ – делать массивные на вид изделия полыми. Но здесь есть важный нюанс, связанный с литьем.

Замкнутая полость внутри модели при нагреве в печи создаст избыточное давление из‑за расширения воздуха и паров смолы. Это почти гарантированно разорвет литьевую форму. Чтобы избежать этого, в полых моделях обязательно делают технологические отверстия (обычно 1–2 мм в диаметре). Через них внутрь попадет формомасса, а при выжигании будет выходить газ.

Для придания жесткости полым моделям используйте внутренние ребра или сотовую структуру (инфилл). Но не переусердствуйте. Плотное внутреннее заполнение может плохо выгорать, оставляя золу, которая приведет к дефектам литья. Оптимальный инфилл для ювелирных моделей – 10–20%. Этого достаточно для прочности и обеспечивает полное выгорание.

Подготовка файла к печати

Когда 3D‑модель готова, ее нужно правильно подготовить для принтера.

  1. Экспорт. Модель сохраняется в полигональном формате, чаще всего STL или OBJ. Для ювелирной точности выбирайте высокое разрешение сетки при экспорте, чтобы избежать видимых граней на криволинейных поверхностях.
  2. Проверка сетки (меша). Файл нужно проверить на наличие дефектов: дыры, вывернутые нормали, несшитые вершины. Большинство слайсеров имеют встроенные инструменты для автоматического исправления, но для сложных случаев могут понадобиться программы вроде Materialise Magics или бесплатный Meshmixer. Вывернутые нормали (полигоны, смотрящие «внутрь» модели) – частая причина ошибок печати.
  3. Масштабирование под усадку. Любой металл при остывании дает усадку. Чтобы готовое изделие соответствовало заданным размерам, 3D‑модель нужно заранее увеличить. Коэффициент усадки зависит от сплава, температуры литья и геометрии изделия. Для серебра и золота он обычно лежит в диапазоне 1.5–2.5%. Для платины и палладия может быть выше. Точное значение подбирается опытным путем для каждой литейной установки и технологического процесса.

Программное обеспечение и интеграция

Для создания ювелирных моделей существует специализированное ПО. Лидерами рынка являются CAD‑системы, такие как Rhinoceros 3D с плагинами RhinoGold, RhinoJewel или MatrixGold. Они содержат библиотеки готовых элементов (шинки, касты, камни) и инструменты для автоматизации рутинных операций. Для создания сложных органических форм и скульптурных элементов ювелиры используют программы для цифрового скульптинга, например, ZBrush или бесплатный Blender.

Иногда нужно не создать новое, а воссоздать старое. Для этого используют 3D‑сканеры или технологию фотограмметрии. С их помощью можно получить точную цифровую копию старинного украшения или восковой модели, сделанной вручную. Полученный скан затем дорабатывается в CAD‑редакторе, исправляются дефекты и модель готовится к печати для дальнейшего тиражирования.

От мастер‑модели к литьевой форме и готовому изделию

Итак, ваша идеальная 3D-модель напечатана из выжигаемой смолы, промыта и окончательно засвечена. Она гладкая, точная и готова к превращению в драгоценный металл. Но сама по себе она — лишь половина пути. Теперь начинается самый ответственный этап, где цифровая точность встречается с огнем и металлом. Давайте пошагово разберем весь технологический маршрут от полимерной мастер‑модели до сияющего готового изделия.

Сборка «ёлки» для литья

Первый шаг — это создание литниковой системы, или, как говорят ювелиры, «ёлки». Это конструкция, где несколько ваших моделей крепятся к центральному стержню (стояку) с помощью небольших каналов-литников. Правильная сборка ёлки — залог успешной отливки.

Вот ключевые правила:

  • Расположение изделий. Тяжелые и массивные модели крепите в нижней части стояка, а легкие и ажурные — в верхней. Это помогает сбалансировать поток металла и давление внутри формы.
  • Направление потока. Каждое изделие нужно крепить к стояку под углом, обычно около 45 градусов. Такое положение помогает металлу плавно заполнять полость и вытеснять газы, предотвращая образование пузырьков и недоливов.
  • Место крепления литника. Литник всегда присоединяется к самой толстой части модели. Если прикрепить его к тонкому элементу, металл остынет слишком быстро и не успеет заполнить всю форму. Переход от литника к изделию должен быть максимально плавным, без острых углов, чтобы избежать турбулентности расплава.

Для сборки ёлки используется восковой паяльник или специальный воск. Важно, чтобы все соединения были прочными и герметичными. После сборки внимательно осмотрите всю конструкцию. На ней не должно быть пыли, жира или остатков смолы — всё это может привести к дефектам на поверхности отливки.

Создание литьевой формы

Когда ёлка готова, её помещают в металлическую опоку (цилиндр без дна) и заливают формовочной массой, которую также называют инвестиционной смесью. Выбор смеси критически важен. Для выжигаемых фотополимеров нужны специальные составы, устойчивые к высоким температурам и, что самое главное, к термическому расширению смолы. Обычные формомассы для воска могут треснуть. Ищите смеси с пометкой «for casting plastics/resins». Они обладают повышенной прочностью и газопроницаемостью, что позволяет парам смолы выходить наружу во время обжига.

Процесс подготовки и заливки смеси требует точности. Смесь разводится с водой строго по инструкции производителя, затем вакуумируется в миксере для удаления пузырьков воздуха. Заливать опоку нужно медленно, по стенке, чтобы не создавать новых пузырей. После заливки опоку ставят на вибростол на несколько минут для уплотнения массы и выхода оставшегося воздуха.

Выжигание смолы (Burnout)

Это самый сложный и ответственный этап. В отличие от воска, который просто плавится, фотополимерная смола при нагреве сначала расширяется, а затем выгорает. Если нагревать слишком быстро, расширение смолы разорвет форму изнутри. Поэтому цикл обжига (burnout) для смол длиннее и сложнее, чем для воска.

Типичный цикл выглядит так:

  1. Медленный подъем до 150–250°C. На этом этапе происходит основное плавление и вытекание смолы. Дверца печи должна быть приоткрыта для вентиляции.
  2. Выдержка на средней температуре (около 350–450°C). Длительная пауза (3–5 часов) нужна для постепенного выгорания основной массы полимера.
  3. Подъем до максимальной температуры (730–780°C). Здесь выжигаются остатки углерода (сажи). Форма должна стать идеально белой внутри.
  4. Снижение до температуры литья. Температура зависит от сплава (для серебра ниже, для золота выше).

Как понять, что смола выгорела полностью? После завершения цикла загляните внутрь формы с помощью стоматологического зеркальца и фонарика. Стенки полости должны быть чистого белого или светло-серого цвета. Любые черные пятна — это остатки сажи, которые вызовут газовую пористость в металле. Частая ошибка — недостаточная вентиляция в печи. Пары смолы должны свободно выходить, иначе они осядут в виде сажи. Чтобы снизить брак, всегда используйте проверенные циклы от производителя смолы и обеспечьте хороший приток воздуха в печь.

Заливка металла и финишная обработка

Когда форма готова и нагрета до нужной температуры, в нее заливают расплавленный металл. Существует несколько методов:

  • Центробежное литье. Классический метод, где металл загоняется в форму под действием центробежной силы. Отлично подходит для большинства задач, хорошо проливает мелкие детали.
  • Вакуумное литье. Опока ставится на установку, которая создает вакуум, буквально «всасывая» металл в форму. Этот метод дает более плотные отливки с меньшим количеством пористости. Идеален для сложных, ажурных изделий.
  • Вакуум-давление. Сначала создается вакуум, а после заливки металла подается избыточное давление. Это обеспечивает максимальную плотность и проработку деталей. Метод используется для самых ответственных работ и литья тугоплавких металлов, например, платины.

После остывания опоку разбивают, обычно погружая в воду. Отлитую ёлку очищают от остатков формомассы щетками, а затем в ультразвуковой ванне. Далее следует финальная обработка:

  1. Отделение изделий от стояка. Изделия откусывают или отпиливают.
  2. Дробеструйная обработка. Поверхность обрабатывается мелкими стеклянными шариками под давлением для удаления остатков формомассы и создания равномерной матовой поверхности.
  3. Кислотное травление (отбеливание). Изделие погружают в специальный раствор для удаления оксидной пленки после литья.
  4. Механическая обработка. Места среза литников запиливают, убирают мелкие дефекты, шлифуют поверхность.
  5. Полировка и закрепка камней. Финальный этап, придающий изделию товарный вид.

На каждом шаге необходим контроль качества. После литья осматривайте каждое изделие под лупой на предмет пор, недоливов и трещин. Проверяйте размеры штангенциркулем, особенно посадочные места под камни. Чем раньше вы обнаружите дефект, тем проще его исправить или отбраковать деталь, экономя время на дальнейшей обработке. Успех в литье по 3D-моделям — это сумма точности в проектировании, аккуратности в подготовке и строгого соблюдения технологии на каждом этапе.

Вопросы и ответы

Вопросы и ответы

Переход на 3D-печать, как и любое новшество, порождает массу вопросов. Мы собрали самые частые из них и постарались дать развернутые, практические ответы, которые помогут вам избежать типичных ошибок на старте.

Можно ли лить металл прямо с обычной фотополимерной модели или нужна специальная выжигаемая (castable) смола?

Короткий ответ — нет, для литья по выплавляемым моделям нужна только специальная выжигаемая смола. Обычные фотополимеры, даже самые прочные и точные, не предназначены для этого процесса. При нагреве они не выгорают чисто, а оставляют после себя золу и сажу. Этот остаток загрязняет внутреннюю поверхность литьевой формы, что приводит к дефектам отливки: пористости, шероховатой поверхности и неполному заполнению формы металлом. В худшем случае, стандартная смола при нагреве может сильно расшириться и разорвать опоку еще в печи.

Выжигаемые (castable) смолы специально разработаны так, чтобы при обжиге они выгорали без остатка, оставляя идеально чистую полость для заливки металла. У каждого производителя такой смолы есть рекомендованный цикл выжигания — это график подъема и удержания температуры в печи. Строгое следование этому графику — ключ к успеху.

Что делать, если? Если вы по ошибке использовали обычную смолу и получили бракованную отливку, к сожалению, исправить ее будет практически невозможно. Лучше сразу считать это опытом и в следующий раз использовать правильный материал.

Как выбрать между печатью in-house и аутсорсингом?

Это стратегический выбор, который зависит от ваших объемов, бюджета и желания контролировать процесс.

  • Печать в своей мастерской (in-house) имеет смысл, если вы планируете печатать регулярно (несколько раз в неделю). Плюсы: полный контроль над качеством и сроками, быстрая доработка моделей, конфиденциальность ваших дизайнов и, при достаточной загрузке, более низкая себестоимость одной модели. Минусы: существенные начальные вложения (принтер, моечная и УФ-камера, расходники), необходимость выделить отдельное, хорошо проветриваемое помещение и потратить время на обучение.
  • Аутсорсинг (заказ печати у подрядчика) — идеальный вариант для старта или для мастерских с небольшим объемом заказов. Плюсы: нулевые начальные инвестиции, доступ к промышленному оборудованию и широкому спектру материалов, оплата только за результат. Минусы: увеличение сроков изготовления, меньший контроль над процессом, риски, связанные с передачей ваших 3D-моделей третьим лицам.

Практический совет: Начните с аутсорсинга. Это позволит вам оценить качество технологии, понять требования к 3D-моделям и «набить руку» в проектировании без серьезных затрат. Когда вы увидите, что заказы на печать стали регулярными, а их стоимость сопоставима с ежемесячным платежом по кредиту за оборудование, — это верный знак, что пора задуматься о собственном принтере.

Что лучше для мелких деталей: SLA или DLP?

Обе технологии обеспечивают высочайшую детализацию, но работают по-разному. SLA (лазерная стереолитография) рисует каждый слой лазерным лучом. Это позволяет добиться невероятной гладкости на изогнутых поверхностях. DLP (цифровая обработка светом) засвечивает слой целиком с помощью проектора. Это быстрее, особенно если вся платформа заполнена изделиями. Современные DLP-принтеры с разрешением 4K и 8K практически не уступают SLA в качестве. Однако изображение в DLP состоит из пикселей (вокселей), и на некоторых формах при сильном увеличении можно заметить микроскопическую «ступеньку». Для ювелирного дела, где важна каждая доля миллиметра, SLA традиционно считалась эталоном. Но к 2025 году технологии DLP шагнули так далеко вперед, что для большинства задач разница будет незаметна.

Вывод: Если вам нужна максимальная точность для эксклюзивных изделий со сложной геометрией, присмотритесь к SLA. Если в приоритете скорость и серийное производство мелких изделий (например, крапановых кастов), современный DLP-принтер будет более эффективным выбором.

Как проверить, полностью ли выгорела смола в опоке?

Это критически важный этап. Самый надежный способ — строго следовать температурному режиму, рекомендованному производителем смолы. Но для дополнительной проверки можно использовать несколько методов. После завершения цикла прокалки, пока опока еще горячая, аккуратно загляните в центральный литник (используйте защитные очки и щипцы). Внутренняя полость должна быть чисто-белой. Любые черные или серые пятна — это остатки сажи, то есть невыгоревшая смола. Также можно ориентироваться на запах: при открытии печи не должно быть едкого химического запаха. Если вы систематически получаете пористые отливки, скорее всего, проблема именно в неполном выгорании. В таком случае увеличьте время выдержки на максимальной температуре на 1-2 часа и убедитесь, что в печи есть приток воздуха (кислород необходим для горения).

Какие типичные проблемы при посадке камней и как их избежать?

90% проблем с закрепкой камней в изделиях, полученных литьем с 3D-моделей, закладываются еще на этапе проектирования.

  • Камень не садится или болтается. Причина — неправильный учет усадки металла. Разные сплавы дают разную усадку (от 1.5% до 2.5%). Посадочное место (каст) в 3D-модели нужно проектировать с запасом. Как правило, диаметр каста делают на 0.05–0.1 мм больше диаметра камня.
  • Ломаются крапаны (зубцы). Причина — они слишком тонкие в 3D-модели. Минимальная безопасная толщина крапана после литья и обработки — 0.5-0.6 мм. Значит, в модели их нужно закладывать с небольшим запасом на шлифовку.

Как избежать: Создайте «тестовую карту». Спроектируйте и напечатайте небольшую пластину с кастами разных диаметров (например, с шагом 0.05 мм) и крапанами разной толщины. Отолейте ее в вашем основном металле. Так у вас будет физический образец, по которому вы точно будете знать, какие размеры задавать в 3D-модели для получения нужного результата в металле.

Какие требования по безопасности при работе со смолами и как утилизировать отходы?

Фотополимерные смолы и растворители (изопропиловый спирт) — это химия, требующая аккуратного обращения.

  • Безопасность: Всегда работайте в нитриловых перчатках и защитных очках. Помещение должно очень хорошо проветриваться, в идеале — иметь вытяжку над рабочим местом. Не допускайте попадания жидкой смолы на кожу.
  • Утилизация: Категорически запрещено сливать жидкую смолу или отработанный спирт в канализацию. Это токсично для окружающей среды.
    • Остатки жидкой смолы: соберите в отдельную емкость и оставьте на солнце или под УФ-лампой до полного затвердевания. Твердый полимер можно утилизировать как обычный бытовой мусор.
    • Отработанный спирт: он насыщен растворенной смолой. Поставьте емкость со спиртом на солнце. Смола полимеризуется и осядет на дно в виде хлопьев. Чистый спирт можно аккуратно слить и использовать повторно, а осадок полностью высушить под УФ-лампой и утилизировать.

В России действуют нормативы по обращению с отходами производства. Для юридических лиц рекомендуется заключить договор со специализированной компанией, занимающейся утилизацией химических отходов.

Как масштабировать производство при росте спроса?

Масштабирование — это не просто покупка еще одного принтера. Это комплексный подход.

  1. Оптимизация текущих процессов: Перед расширением убедитесь, что вы выжимаете максимум из имеющегося оборудования. Правильно располагайте модели на платформе, чтобы печатать больше за один раз. Используйте более быстрые режимы печати там, где это не вредит качеству.
  2. Добавление оборудования: Если оптимизация не помогает, следующий шаг — покупка второго или третьего принтера. Это позволяет печатать разные модели параллельно (например, на одном — срочный заказ, на другом — плановая партия).
  3. Автоматизация: Рассмотрите системы автоматической смены платформ или роботизированные решения для мойки и полимеризации, которые появляются на рынке. Это снижает долю ручного труда.
  4. Переход на более производительные технологии: Если вы начинали с настольного DLP-принтера, возможно, пришло время посмотреть в сторону более крупных промышленных установок, способных печатать сотни изделий за один цикл.
  5. Аутсорсинг части задач: Даже имея свое производство, можно отдавать на аутсорс пиковые нагрузки или печать нестандартных, очень крупных моделей, чтобы не покупать под них отдельное оборудование.

Какие ошибки при проектировании чаще всего приводят к дефектам отливки?

Литейный брак часто начинается на экране компьютера. Вот топ-3 ошибок:

  1. Слишком тонкие стенки. Расплавленный металл может не затечь в элементы тоньше 0.4 мм. В результате вы получите неполную отливку. Всегда проверяйте минимальную толщину стенок в вашей модели.
  2. Замкнутые полости без дренажных отверстий. Если вы делаете модель полой для экономии смолы, обязательно предусмотрите 2-3 дренажных отверстия диаметром 1-2 мм. Без них жидкая смола останется внутри, и при прокалке опоку может разорвать из-за внутреннего давления.
  3. Острые внутренние углы. Они создают концентрацию напряжений в формомассе, что может привести к трещинам при нагреве. Старайтесь скруглять все внутренние углы небольшим радиусом (филетом).

Помните, что 3D-принтер и литейная установка лишь точно повторят то, что вы создали в цифровом виде. Поэтому инвестиции в обучение грамотному 3D-моделированию окупаются многократно.

Выводы и практические рекомендации для старта

Мы прошли весь путь от цифрового эскиза до готового украшения в металле. И главный итог этого путешествия прост. 3D-печать перестала быть технологией будущего для избранных. Сегодня это доступный и эффективный инструмент, который может дать серьезное преимущество небольшой ювелирной мастерской или частному мастеру в России. Он позволяет создавать сложнейшие дизайны, которые физически невозможно выполнить вручную, сокращать цикл прототипирования с недель до нескольких часов и предлагать клиентам по-настоящему уникальные, кастомизированные изделия. Речь идет не о замене искусства ювелира, а о его дополнении скоростью и недостижимой ранее точностью.

Первый практический вопрос, который встает перед каждым, это выбор между собственной печатью и работой с подрядчиком. Ответ полностью зависит от ваших текущих объемов и задач. Начинать с аутсорсинга – это разумный шаг. Он идеален для небольших партий, проверки новых дизайнерских идей или выполнения единичных, но очень сложных заказов. Это снимает с вас необходимость крупных первоначальных вложений в оборудование и обучение. При выборе подрядчика не гонитесь за самой низкой ценой. Изучите портфолио, причем ищите примеры именно ювелирных изделий. Уточните, на каком оборудовании (SLA, DLP) и, что еще важнее, какими выжигаемыми смолами они пользуются. Надежный партнер всегда предоставит техническую информацию и сможет проконсультировать. Обязательно закажите тестовую печать вашей модели, прежде чем отдавать в работу всю партию. О покупке собственного принтера стоит задуматься, когда вы заметите, что отправляете заказы на сторону почти каждую неделю. Как только ежемесячные траты на аутсорсинг приблизятся к стоимости оборудования в лизинг или рассрочку, пора действовать. Свой принтер в мастерской – это полный контроль над качеством, скоростью и возможность вносить правки в дизайн за считанные часы.

Если вы готовы к внедрению технологии, действуйте последовательно. Вот простой пошаговый план, который поможет избежать хаоса.

  1. Оцените свои реальные потребности. Честно ответьте себе, какую проблему вы хотите решить. Ускорить создание восковок? Реализовать более сложные геометрические формы? Запустить мелкосерийное производство украшений по индивидуальному заказу? Ответы на эти вопросы напрямую определят выбор технологии и ценовой категории принтера.
  2. Выберите технологию и материалы. Для ювелирного дела выбор практически всегда сводится к фотополимерным принтерам типа SLA или DLP из-за их высокой детализации. Но ключевой элемент успеха – это правильная выжигаемая смола (castable resin). Не экономьте на ней. Изучите отзывы других ювелиров, запросите у поставщиков технические паспорта с рекомендованными циклами прокалки. Дешевая смола с высоким содержанием золы может испортить всю отливку и свести на нет преимущества технологии.
  3. Инвестируйте в обучение. Покупка принтера – это лишь начало. Ваш специалист, будь то 3D-модельер или вы сами, должен освоить весь процесс. Это не только нажатие кнопки «Печать». Это правильная подготовка файла, грамотная расстановка поддержек, которые не испортят поверхность, постобработка модели и регулярное техническое обслуживание принтера. Критически важно наладить коммуникацию между модельером и литейщиком; они должны говорить на одном языке.
  4. Настройте контроль качества. С первого дня внедряйте стандарты. Вам понадобится точный цифровой штангенциркуль для проверки геометрии напечатанных моделей. После литья оценивайте не только пробу и вес, но и качество поверхности, отсутствие пористости, точность крапанов и посадочных мест под камни. Ведите простой журнал, где будете фиксировать параметры печати и литья для разных моделей. Это поможет быстрее накопить опыт.
  5. Проведите тестовый запуск и посчитайте окупаемость. Не пытайтесь перевести все производство на 3D-печать за один день. Выберите 2-3 популярных изделия и пройдите с ними весь новый цикл. Тщательно посчитайте все затраты: время работы дизайнера, стоимость смолы, время на печать и постобработку, затраты на литье. Сравните итоговую себестоимость с традиционным методом. Это даст вам реальное понимание экономики процесса и сроков возврата инвестиций.

Любые изменения в отлаженном процессе несут риски. Вот несколько советов, как их минимизировать.

  • Пилотные проекты. Начинайте с одного изделия или небольшой капсульной коллекции. Отработайте на ней весь технологический маршрут от и до. Так вы сможете выявить все подводные камни, не ставя под угрозу основные заказы.
  • Проверенные материалы. Работайте с поставщиками смол, которые могут предоставить сертификаты и готовы оказать техническую поддержку. Это залог стабильного результата.
  • Тесты на разных сплавах. Режим прокалки, который идеально подходит для серебра, может быть недостаточен для платины или белого золота, что приведет к дефектам литья. Всегда делайте тестовую отливку при переходе на новый сплав.
  • Резервный план. Техника иногда ломается. Заранее найдите одного-двух подрядчиков по 3D-печати, к которым можно будет экстренно обратиться в случае поломки вашего принтера. Это ваша производственная страховка.

Хватит размышлять, пора действовать. Вот конкретный план на ближайшие 90 дней.

  • Первые 30 дней (Исследование): Найдите 3-5 российских компаний, предлагающих услуги 3D-печати для ювелиров. Отправьте им одну из ваших моделей для расчета стоимости. Одновременно изучите характеристики и отзывы на 2-3 модели ювелирных принтеров, доступных на российском рынке.
  • Следующие 30 дней (Эксперимент): Закажите печать тестовой модели у двух наиболее подходящих подрядчиков. Получив образцы, оцените их качество. Передайте их вашему литейщику для отливки в металле и обсудите с ним результат.
  • Последние 30 дней (Решение): Проанализируйте итоги. Если качество и стоимость аутсорсинга вас устраивают, выберите постоянного партнера. Если вы понимаете, что для ваших объемов и потребности в контроле выгоднее иметь свое оборудование, приступайте к составлению бизнес-плана для его покупки.

Российский рынок аддитивных технологий растет, и сейчас лучший момент для внедрения инноваций. Чтобы оставаться в курсе событий, посещайте профильные выставки, например, Junwex, и участвуйте в онлайн-сообществах ювелиров и 3D-печатников. Следите за аналитикой рынка на специализированных ресурсах, таких как Industry3D, чтобы понимать глобальные и локальные тренды. Не бойтесь сделать первый шаг. Именно он отделяет вас от нового уровня эффективности и творческой свободы в вашем деле.
