FDM-печать: как добиться промышленного качества на настольном принтере

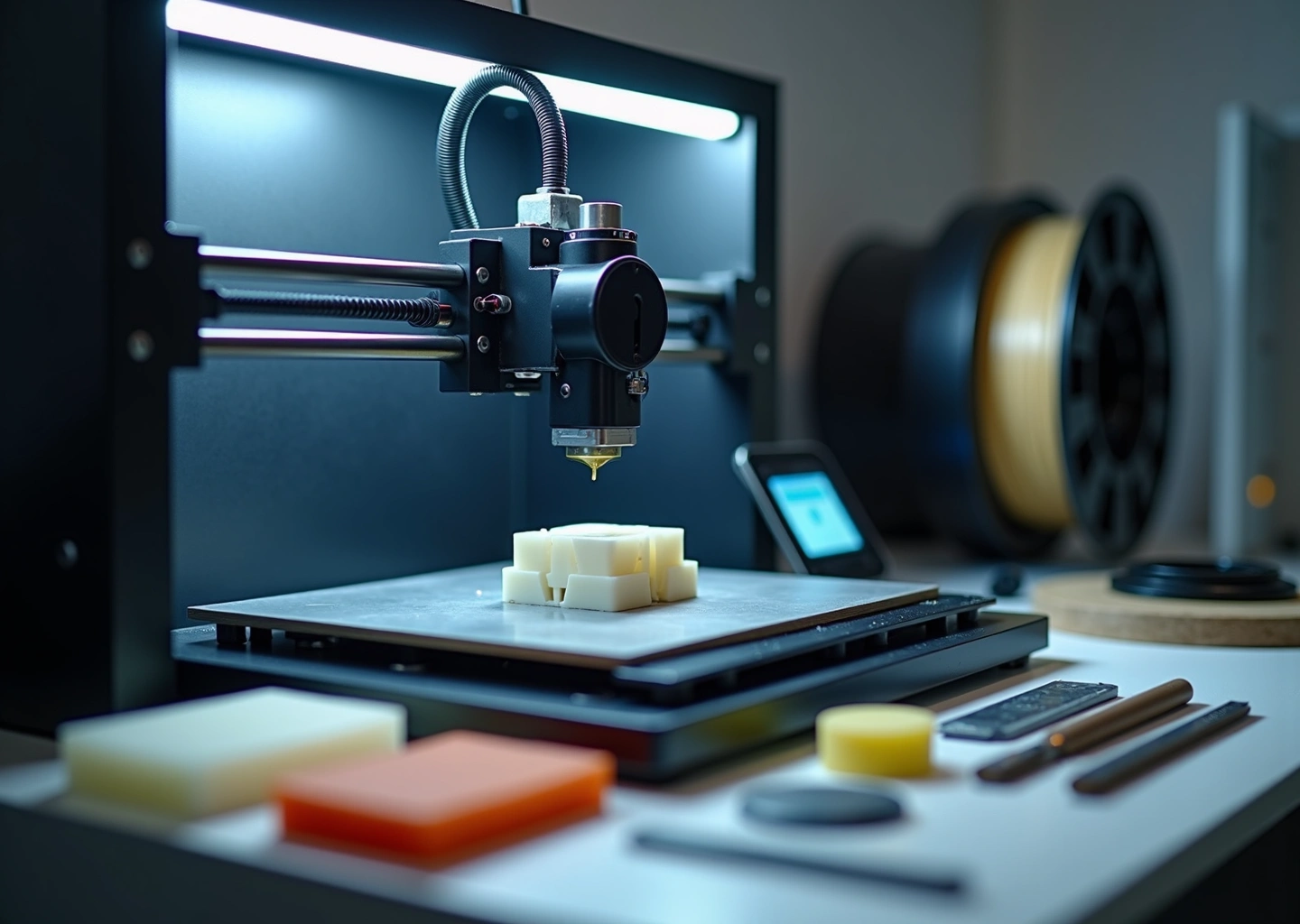

Настольный FDM принтер печатает высокоточное изделие на фоне инструментов и образцов готовых деталей

Практическое руководство по поднятию качества печати на настольном FDM‑принтере до промышленного уровня. Рассмотрим ключевые метрики, аппаратные апгрейды, выбор материалов, настройки слайсера и постобработку, а также организационные решения для малого бизнеса: инвестиции, контроль качества и быстрый план внедрения, который позволит выпускать готовые к продаже детали. Материал подходит как для профессионалов, так и для новичков, желающих стандартизировать процесс и снизить издержки.

Оглавлениение

Что такое промышленное качество в FDM печати и как его измерять

Давайте сразу определимся: «промышленное качество» в FDM‑печати — это не просто красивая, гладкая деталь без видимых дефектов. Для бизнеса это, в первую очередь, предсказуемость, повторяемость и соответствие техническим требованиям. Когда вы печатаете партию из 100 одинаковых креплений, вы должны быть уверены, что сто первое будет точно таким же, как и первое, и выдержит заявленную нагрузку. Промышленный подход — это переход от «вроде получилось» к системе, где результат гарантирован.

Чтобы говорить на одном языке с инженерами и заказчиками, качество нужно измерять в конкретных цифрах. Вот ключевые метрики, на которые стоит ориентироваться.

  • Допускаемые отклонения линейных размеров. Это основа основ. Насколько реальные размеры детали отличаются от тех, что заложены в 3D‑модели? Для настольной FDM‑печати хорошим результатом считается допуск в пределах ±0.5% с минимальным отклонением не менее ±0.2 мм. Для детали размером 100 мм это означает, что её фактический размер должен быть в диапазоне от 99.5 до 100.5 мм. Промышленные технологии, вроде литья или фрезеровки, могут давать допуски в сотые доли миллиметра, но для многих задач FDM‑точности более чем достаточно.
  • Поверхностная шероховатость (Ra). Этот параметр показывает среднее арифметическое отклонение профиля поверхности от средней линии. Проще говоря, насколько поверхность гладкая на ощупь и на вид. Для FDM этот показатель сильно зависит от высоты слоя. При слое 0.2 мм Ra обычно находится в диапазоне 12–20 мкм, а при слое 0.1 мм можно добиться 6–10 мкм. Для сравнения, у SLA‑печати Ra может быть 1–5 мкм, а у полированной металлической детали — меньше 1 мкм. Гладкая поверхность важна для корпусов и клиентских прототипов, но для функциональных внутренних деталей ей часто можно пренебречь.
  • Прочность на растяжение, изгиб и адгезия слоёв. Это три кита механической надёжности. Деталь может быть идеально точной и гладкой, но если она ломается от малейшей нагрузки, толку от неё мало. Прочность напрямую зависит от материала и настроек печати. Ключевой показатель для FDM — адгезия (спекание) между слоями, так как это самое слабое место. Плохая адгезия ведёт к расслоению детали по горизонтали. Прочность измеряется в мегапаскалях (МПа) и проверяется на специальных тестовых образцах.
  • Повторяемость и статистика дефектов. Это чисто производственный показатель. Если из 100 деталей 10 уходят в брак из‑за расслоения, забитого сопла или смещения слоёв, то о промышленном качестве говорить рано. Ваша цель — добиться стабильного процесса, где процент брака предсказуем и минимален (в идеале меньше 1–2%). Это требует отлаженного принтера, качественных расходников и выверенных профилей печати.
  • Время на цикл. Сколько времени уходит на печать одной детали или партии? Настольные принтеры медленнее промышленных установок. Но если вы можете запустить 10 настольных принтеров параллельно, их совокупная производительность может оказаться выше, а стоимость владения будет несравнимо ниже. Важно найти баланс между скоростью и качеством.

Чтобы не печатать каждый раз конечный продукт для проверки, инженеры используют набор стандартных тестов. Это ваш инструментарий для калибровки и контроля.

  1. Калибровочный куб (XYZ Calibration Cube). Обычно это кубик 20x20x20 мм. С его помощью проверяют точность геометрии по всем осям. После печати вы берёте штангенциркуль и измеряете все стороны. Отклонения показывают, нужно ли калибровать шаги двигателей или настраивать поток пластика.
  2. Тесты на нависания и мосты (Overhang/Bridging tests). Эти модели проверяют, насколько хорошо ваш принтер справляется с печатью «в воздухе». Они имеют наклонные стенки под разными углами (от 30 до 70 градусов) и горизонтальные мосты разной длины. Качество этих элементов напрямую говорит об эффективности обдува детали.
  3. Тест на адгезию слоёв. Простого стандартизированного теста нет, но можно напечатать тонкий вертикальный столбик или крючок и попытаться сломать его руками по слоям. Если он ломается легко и ровно по линии слоя, адгезия слабая. Если излом неровный, «рваный», значит, слои спеклись хорошо.
  4. Стенд на изгиб. Это уже более серьёзный тест. Печатается стандартизированный брусок, который затем закрепляется с двух сторон и нагружается по центру до излома. Это позволяет получить численное значение прочности на изгиб, если у вас есть соответствующее оборудование.

Для малого бизнеса ключевой вопрос — какие из этих показателей ставить в приоритет? Всё зависит от задачи.

  • Функциональные крепления, шестерни, кронштейны. Здесь на первом месте прочность (особенно адгезия слоёв) и точность размеров для правильной посадки. Шероховатостью поверхности можно смело жертвовать в пользу скорости и прочности, используя сопло большего диаметра и увеличенную высоту слоя.
  • Внешние корпуса, декоративные элементы, упаковка. Главное — качество поверхности (низкий Ra) и отсутствие видимых дефектов. Точность тоже важна, чтобы части корпуса сходились без зазоров. Прочность здесь вторична.
  • Прототипы для демонстрации клиентам. Это компромисс. Важна точность размеров, чтобы показать, как деталь будет работать в сборке, и хорошее качество поверхности для презентабельного вида. Механическая прочность, как правило, не так критична, как для финального изделия.

Понимание этих метрик и умение их измерять — это первый шаг к превращению вашего настольного 3D‑принтера из хобби‑инструмента в надёжный производственный станок. В следующей главе мы поговорим о том, какие аппаратные доработки помогут вам достичь этих показателей на практике.

Аппаратные апгрейды и сборка для стабильного качества

Даже самый лучший FDM-принтер из коробки — это компромисс между ценой и возможностями. Производители экономят на компонентах, которые не бросаются в глаза, но напрямую влияют на стабильность и повторяемость результата. Чтобы превратить настольный аппарат в надежный инструмент для бизнеса, нужно понимать три кита, на которых держится качество печати: точная механика, термостабильность и надежная электроника. Жесткость рамы, отсутствие люфтов и биений валов определяют, насколько точно печатающая головка сможет следовать заданной траектории. Стабильная температура хотэнда и стола гарантирует равномерную экструзию и хорошую адгезию между слоями. А качественная электроника с современными драйверами шаговых двигателей обеспечивает плавное движение без вибраций, которые оставляют на поверхности артефакты. Давайте разберем, как улучшить каждый из этих аспектов, двигаясь от самых доступных до профессиональных решений.

Базовые апгрейды: максимум эффекта при минимальных вложениях

Это тот минимум, который необходим для стабильной печати и предсказуемого результата. Эти улучшения стоят недорого, но решают до 80% типичных проблем.

  • Качественное сопло и термобарьер. Штатное латунное сопло быстро изнашивается, особенно при работе с композитными пластиками.
    • Зачем нужно: Стабильная геометрия канала сопла обеспечивает равномерный поток пластика. Биметаллический или цельнометаллический термобарьер предотвращает «тепловую пробку», когда пластик размягчается слишком высоко в хотэнде.
    • Симптомы до апгрейда: Нестабильная экструзия («пропуски» в слоях), частые засоры, «паутина» на модели, ухудшение качества поверхности со временем.
    • Ожидаемый эффект: Улучшение качества поверхностей, снижение брака из-за засоров, возможность печатать абразивными материалами (при использовании сопла из закаленной стали).
    • Цена: 1000 – 4000 рублей за качественное сопло и термобарьер.
    • Советы: Затягивайте сопло на горячем хотэнде, чтобы избежать протечек пластика. Регулярно очищайте его от нагара.
  • Надежный подогрев и калибровка стола. Первый слой — основа всей детали. Если он лег неправильно, вся печать пойдет насмарку.
    • Зачем нужно: Равномерный прогрев стола обеспечивает хорошую адгезию и предотвращает деформацию (warping) углов детали. Жесткие пружины или силиконовые демпферы под столом держат калибровку гораздо дольше.
    • Симптомы до апгрейда: Детали отрываются от стола во время печати, углы загибаются вверх, первый слой ложится неравномерно, приходится постоянно перекалибровывать стол.
    • Ожидаемый эффект: Стабильная адгезия первого слоя, значительное уменьшение брака, экономия времени на калибровке.
    • Цена: 500 – 2000 рублей за новые пружины и качественный термистор для стола.
    • Советы: После замены пружин обязательно проведите PID-калибровку нагревателя стола для поддержания стабильной температуры.

Рекомендованные апгрейды: переход к инженерным пластикам

Этот уровень улучшений открывает дорогу к печати прочными, термостойкими материалами и повышает общую надежность принтера.

  • Высокотемпературный цельнометаллический хотэнд (All-Metal Hotend).
    • Зачем нужен: Стандартные хотэнды с тефлоновой трубкой внутри ограничены температурой около 240-250°C. Для печати ABS, Nylon, PC и композитов нужны температуры 260°C и выше.
    • Симптомы до апгрейда: Невозможность печатать инженерными пластиками, деградация и засорение тефлоновой трубки даже при печати PETG на предельных температурах.
    • Ожидаемый эффект: Возможность работы с широким спектром инженерных материалов, повышение надежности и долговечности печатающей головки.
    • Цена: 4000 – 8000 рублей.
    • Советы: Установка такого хотэнда требует корректировки параметров ретракта (отката филамента), обычно его нужно уменьшать.
  • Жесткая экструдерная система (Direct Drive или редукторный Bowden).
    • Зачем нужна: Обеспечивает точный и стабильный контроль над подачей филамента, что критически важно для гибких пластиков (TPU) и высоких скоростей печати.
    • Симптомы до апгрейда: Проблемы с печатью гибкими материалами, «волосы» и «сопли» на моделях, неровные стенки из-за нестабильной подачи.
    • Ожидаемый эффект: Улучшение качества печати, особенно на сложных участках (углы, мелкие детали), возможность печатать гибкими пластиками.
    • Цена: 2000 – 7000 рублей за хороший редукторный экструдер или комплект для перехода на Direct Drive.
    • Советы: Переход на Direct Drive увеличивает вес печатающей головки, что может потребовать снижения скоростей и ускорений для борьбы с инерцией и артефактом «эхо».
  • Корпус (энклоужер) и датчик автокалибровки стола.
    • Зачем нужны: Корпус создает стабильную температурную среду вокруг модели, что необходимо для пластиков с высокой усадкой (ABS, ASA, Nylon). Датчик автокалибровки (BLTouch, индуктивный) компенсирует мелкие неровности стола, обеспечивая идеальный первый слой.
    • Симптомы до апгрейда: Растрескивание моделей из ABS по слоям, сильная усадка, проблемы с первым слоем даже после ручной калибровки.
    • Ожидаемый эффект: Возможность печатать сложные и крупные детали из инженерных пластиков без брака. Идеальный первый слой в автоматическом режиме.
    • Цена: 1500 – 5000 рублей за датчик. Корпус можно сделать самостоятельно (от 2000 рублей) или купить готовый (10000+ рублей).
    • Советы: Для корпуса важна не герметичность, а отсутствие сквозняков. При печати PLA держите дверцу приоткрытой, чтобы избежать перегрева электроники и «тепловой пробки».

Профессиональные апгрейды: точность и повторяемость

Эти модификации превращают принтер в прецизионный станок, способный выдавать детали со стабильными допусками в мелкосерийном производстве.

  • Линейные рельсы вместо роликов.
    • Зачем нужны: Ролики со временем изнашиваются, образуя люфты. Рельсовые направляющие обеспечивают высокую жесткость и точность перемещений на протяжении всего срока службы.
    • Симптомы до апгрейда: Появление воблинга (периодические смещения слоев), «эхо» на углах, необходимость регулярной подтяжки и замены роликов.
    • Ожидаемый эффект: Существенное повышение точности геометрии, возможность печатать на более высоких скоростях и ускорениях без потери качества.
    • Цена: 8000 – 15000 рублей за комплект на одну или все оси.
    • Советы: Рельсы требуют периодической чистки и смазки. Используйте только качественные направляющие, дешевые аналоги могут оказаться хуже стоковых роликов.
  • Улучшенные драйверы шаговых двигателей и 32-битная плата.
    • Зачем нужны: Современные драйверы (например, TMC2209) работают тише и обеспечивают более плавное движение моторов за счет микрошага, что уменьшает вибрации и специфические артефакты (VFA, Vertical Fine Artifacts). 32-битная плата позволяет обрабатывать сложные команды быстрее, что важно для скоростной печати.
    • Симптомы до апгрейда: Шумная работа принтера, мелкая регулярная рябь на вертикальных стенках.
    • Ожидаемый эффект: Тихая работа, более гладкие поверхности, стабильность на высоких скоростях.
    • Цена: 3000 – 8000 рублей за комплект драйверов и новую плату управления.
    • Советы: Установка требует навыков работы с электроникой и перепрошивки принтера.
  • Двойной экструдер и система сушки филамента.
    • Зачем нужны: Двойной экструдер позволяет печатать двумя цветами или, что важнее для бизнеса, использовать растворимые поддержки (PVA, HIPS) для моделей сложной геометрии. Система сушки необходима для гигроскопичных материалов (Nylon, PC, TPU), которые впитывают влагу из воздуха, что приводит к дефектам печати.
    • Симптомы до апгрейда: Невозможность напечатать модели со сложными внутренними полостями и нависающими элементами без трудноудаляемых поддержек. «Вскипание» пластика при печати, щелчки из сопла, хрупкие и шершавые детали.
    • Ожидаемый эффект: Производство деталей любой сложности. Стабильное качество при работе с капризными инженерными пластиками.
    • Цена: от 10000 рублей за систему двойной экструзии; 3000 – 8000 рублей за сушилку для филамента.
    • Советы: Сушилка — это не роскошь, а необходимость при работе с нейлоном. Даже несколько часов на открытом воздухе могут испортить катушку.

Материалы и постобработка для прочности и презентабельного вида

Даже идеально собранный и настроенный принтер, о котором мы говорили в прошлой главе, это лишь половина успеха. Промышленное качество изделия определяется двумя следующими шагами. Это выбор правильного материала под конкретную задачу и грамотная постобработка. Именно они превращают заготовку в готовый продукт, способный выдерживать нагрузки и выглядеть презентабельно.

Выбор филамента. От прототипа до функциональной детали

Не существует универсального пластика. Выбор всегда компромисс между ценой, простотой печати, прочностью и другими характеристиками.

  • PLA (Полилактид). Идеален для прототипов, макетов и декоративных изделий. Его главное преимущество — простота печати. Он почти не дает усадки, не требует закрытого корпуса и печатается при невысоких температурах (экструдер 190-220°C, стол 50-60°C). Ограничения PLA — низкая термостойкость (размягчается уже при 60°C) и хрупкость. Влагу впитывает умеренно, но сушить перед ответственной печатью все равно стоит.
  • PETG (Полиэтилентерефталат-гликоль). Это рабочая лошадка для функциональных деталей. Он прочнее и долговечнее PLA, обладает хорошей химической стойкостью и низкой усадкой. Печатать им немного сложнее. Требуются температуры повыше (экструдер 220-250°C, стол 70-80°C), а для стабильного результата желателен корпус. PETG гигроскопичен, поэтому сушка филамента перед печатью обязательна.
  • ABS (Акрилонитрилбутадиенстирол). Классический инженерный пластик, из которого делают корпуса техники и детали автомобилей. Он прочен, термостоек (до 100°C) и хорошо поддается механической обработке. Его главный недостаток — высокая усадка, которая приводит к деформации и растрескиванию детали. Печать ABS без термокамеры практически невозможна. Нужны стабильная температура внутри корпуса, горячий стол (90-110°C) и экструдер (230-260°C). Также при печати выделяет токсичные испарения, поэтому требуется хорошая вентиляция.
  • ASA (Акрилонитрил-стирол-акрилат). Улучшенная версия ABS для уличного применения. Обладает всеми его достоинствами, но при этом устойчив к ультрафиолету и погодным условиям. Требования к печати аналогичны ABS. Это лучший выбор для корпусов датчиков, креплений и других деталей, которые будут работать под открытым небом.
  • Nylon (Нейлон). Когда нужна исключительная износостойкость, прочность на разрыв и низкий коэффициент трения, выбирают нейлон. Идеален для шестерен, втулок, петель. Печать им сложна. Нейлон чрезвычайно гигроскопичен и впитывает влагу прямо из воздуха за несколько часов. Его нужно не просто сушить, а печатать из специального сухого бокса. Требует высокотемпературного хотэнда (240-270°C), стола 70-90°C и закрытого корпуса. Для печати нужен цельнометаллический хотэнд.
  • PC (Поликарбонат). Один из самых прочных пластиков, доступных для FDM-печати. Обладает высокой ударопрочностью и термостойкостью (до 120°C). Печать поликарбонатом — удел профессионального оборудования. Нужен хотэнд, способный греться до 310°C, стол с температурой 100-120°C и, что крайне важно, активная термокамера, поддерживающая температуру внутри на уровне 80-100°C. Очень гигроскопичен.
  • Композиты (с угле- или стекловолокном). Добавление рубленых волокон в базовый пластик (PLA, PETG, Nylon) кардинально меняет его свойства. Детали становятся значительно жестче, прочнее и термостабильнее. Усадка у таких материалов минимальна. Главный минус — высокая абразивность. Печатать композитами можно только с использованием сопла из закаленной стали, рубина или карбида вольфрама, иначе латунное сопло сотрется за несколько часов. Более подробный анализ современных филаментов можно найти в руководствах по материалам за 2025 год.
  • TPU (Термопластичный полиуретан). Гибкий материал, похожий на резину. Используется для уплотнителей, чехлов, виброгасящих проставок. Печать требует медленных скоростей и, желательно, экструдера с прямой подачей (direct) для лучшего контроля над филаментом.

Постобработка. От заготовки к изделию

Напечатанная деталь — это еще не готовый продукт. Постобработка позволяет укрепить ее и придать товарный вид.

Отжиг (Annealing) для повышения прочности

Отжиг — это процесс термообработки, который снимает внутренние напряжения в пластике и увеличивает его кристалличность. В результате деталь становится прочнее, жестче и термостайбильнее.

  • Практический рецепт для PLA. Поместите деталь в бытовую духовку на подложку, которая не даст ей деформироваться (например, на слой песка или соли). Нагрейте духовку до 80-110°C и выдерживайте деталь 30-60 минут. Крайне важно дать детали остыть очень медленно, прямо в закрытой духовке.
  • Практический рецепт для PETG. Процесс аналогичен, но температура ниже. Достаточно 80-90°C.
  • Риски и их минимизация. Главный риск — деформация и усадка (может достигать 2-3%). Чтобы этого избежать, отжигайте детали простой формы или используйте специальную оснастку для поддержки геометрии. Всегда делайте тестовый отжиг на небольшом образце, чтобы понять, как изменится геометрия.

Химическая и механическая обработка поверхности

  • Ацетоновая баня для ABS/ASA. Пары ацетона растворяют верхний слой пластика, сглаживая линии между слоями. Деталь приобретает глянцевый, литой вид. Процедуру нужно проводить в хорошо проветриваемом помещении, вдали от источников огня и с использованием средств защиты. Контролировать процесс нужно визуально, чтобы не «передержать» деталь.
  • Шлифовка и грунтование. Это трудоемкий, но универсальный метод для всех типов пластика. Начните с наждачной бумаги зернистостью 220, постепенно переходя к более мелкой (400, 800, 1200). После шлифовки нанесите слой акрилового грунта. Он заполнит мелкие поры и подготовит поверхность к покраске.
  • Эпоксидное покрытие. Нанесение тонкого слоя эпоксидной смолы не только скрывает слои, но и значительно увеличивает прочность, герметичность и химическую стойкость детали. Выбирайте смолы с низкой вязкостью — они лучше растекаются. Для равномерного покрытия деталь можно медленно вращать во время застывания смолы.

Установка резьбовых соединений

Для создания надежных резьбовых соединений в пластиковых деталях используются термоуплотняемые вставки (heat-set inserts). Это латунные втулки с внешней накаткой.

  • Техника установки. С помощью паяльника с подходящим жалом вставка нагревается и вплавляется в заранее подготовленное отверстие в детали. Пластик вокруг плавится и застывает, намертво фиксируя вставку. Такое соединение выдерживает значительно большие нагрузки на вырыв, чем резьба, нарезанная прямо в пластике.

Выбор метода постобработки зависит от цели. Для функционального прототипа, где важна прочность, ключевыми будут отжиг и установка резьбовых вставок. Для демонстрационного образца, который должен произвести впечатление, на первый план выходят шлифовка, покраска или ацетоновая баня.

Оптимизация настроек печати и контроль качества в процессе

Итак, вы выбрали подходящий инженерный пластик и освоили методы постобработки, о которых мы говорили в предыдущей главе. Теперь наступает самый ответственный этап, где теория превращается в практику, а хобби-принтер — в инструмент для мелкосерийного производства. Речь пойдет о настройке слайсера. Именно здесь, в цифровом пространстве, закладывается 90% успеха будущего изделия. Неверные параметры могут свести на нет все преимущества даже самого дорогого филамента и самого точного принтера.

Ключевые параметры печати — это всегда компромисс между скоростью, прочностью и внешним видом. Ваша задача — найти идеальный баланс для конкретной детали.

  • Высота слоя и диаметр сопла. Это основа основ. Стандартное сопло 0.4 мм с высотой слоя 0.2 мм — универсальный вариант для большинства задач. Но для промышленных нужд стоит мыслить шире. Нужно ускорить печать функционального кронштейна, где важна прочность, а не гладкость? Устанавливайте сопло 0.6 или 0.8 мм и печатайте слоем 0.3-0.4 мм. Это не только в разы быстрее, но и обеспечивает лучшее спекание слоев, а значит, и большую прочность. Для деталей с мелкими элементами или резьбой, наоборот, подойдет сопло 0.25 мм и слой 0.1 мм.
  • Стенки (периметры) и заполнение (infill). Забудьте о двух периметрах и 20% заполнении. Для функциональных деталей, испытывающих нагрузку, минимум 3-4 периметра — это закон. Часто прочность детали в большей степени зависит от количества периметров, чем от процента заполнения. Что касается самого заполнения, его шаблон имеет решающее значение. Для всесторонней прочности (изотропности) лучше всего подходят объемные паттерны, такие как Gyroid или Cubic. Они отлично сопротивляются нагрузкам с разных направлений. Для деталей, работающих на сжатие, подойдет классическая сетка (Grid).
  • Скорость, температура и обдув. Эти три параметра неразрывно связаны. Нельзя просто увеличить скорость в слайсере и ожидать хорошего результата. Чем выше скорость, тем выше должна быть температура экструдера, чтобы пластик успевал плавиться. У каждого хотэнда есть предел объемной скорости потока (volumetric flow), выше которого он не сможет обеспечить стабильную экструзию. Для качественной печати на скоростях выше 100 мм/с нужен мощный и, что важнее, правильно направленный обдув детали. Он мгновенно охлаждает уложенный пластик, предотвращая деформацию геометрии, особенно нависающих элементов.
  • Ретракции (откаты). Чтобы избежать «паутины» и «соплей» на модели, нужно правильно настроить ретракцию — откат филамента в экструдере при перемещении сопла. Для экструдеров с прямой подачей (Direct) обычно достаточно отката в 0.5-1.5 мм на скорости 30-40 мм/с. Для боуден-систем (Bowden) значения будут выше: 3-7 мм на той же скорости. Неправильная настройка ретракций — частая причина забитого сопла.
  • Ускорения и Jerk/Junction Deviation. Эти параметры отвечают за то, как быстро и резко печатающая голова меняет скорость и направление. Высокие значения ускорений позволяют печатать быстрее, но могут вызывать артефакт «эхо» (ringing/ghosting) на вертикальных стенках. Для получения чистовой поверхности ускорения приходится снижать. В современных прошивках, таких как Klipper, вместо Jerk используется параметр Junction Deviation, который позволяет проходить углы более плавно и быстро.
  • Linear Advance / Pressure Advance. Это, пожалуй, одна из самых важных функций для достижения идеальной геометрии. Она компенсирует давление, которое создается в сопле, и позволяет укладывать пластик равномерно как на прямых участках, так и в углах. С правильно настроенным Pressure Advance вы забудете о раздутых углах и неравномерной толщине линий. Калибровка требует печати специального тестового шаблона, но результат того стоит.

Стратегия калибровки: от механики к материалу

Прежде чем запускать серийную печать, принтер нужно откалибровать. Это не разовое действие, а систематический процесс.

  1. Калибровка E-steps. Это базовая механическая калибровка экструдера. Ее цель — убедиться, что когда прошивка дает команду выдать 100 мм филамента, мотор подает ровно 100 мм. Делается один раз и меняется только при замене компонентов экструдера.
  2. PID Tuning. Настройка ПИД-регуляторов хотэнда и стола. Она обеспечивает стабильность температуры без скачков и провалов. Стабильная температура — залог равномерной экструзии и хорошей адгезии слоев.
  3. Калибровка потока (Flow/Extrusion Multiplier). Этот параметр настраивается в слайсере для каждого конкретного типа и цвета филамента. Даже пластик одного производителя, но разного цвета, может иметь разную вязкость и требовать коррекции потока. Классический метод — печать кубика в один периметр без верха и низа и замер толщины стенки штангенциркулем.

Рабочие процессы и контроль качества

Промышленный подход требует системности. Хаотичная печать «на глазок» недопустима.

  • Регулярные калибровочные печати. Перед запуском новой партии или после смены катушки филамента напечатайте небольшой стандартный тест (например, калибровочный куб или Benchy). Это займет 20 минут, но убережет от многочасового брака.
  • Визуальный и измерительный контроль. Каждую первую деталь из партии необходимо проверять не только на глаз, но и с помощью штангенциркуля по критически важным размерам.
  • Мониторинг. Установка простой веб-камеры, подключенной к OctoPrint или Klipper, позволяет удаленно следить за печатью и вовремя остановить ее в случае сбоя, экономя пластик и время.
  • Журналы и «рецепты». Заведите электронную таблицу или блокнот, где будете хранить «рецепты» печати. Для каждой комбинации «принтер + материал + тип детали» записывайте все ключевые параметры слайсера. Это золотой фонд вашего производства, который обеспечит повторяемость результата.

Пример: от теста до серии

Допустим, нам нужно напечатать партию из 50 корпусов из PETG.

  1. Подготовка. Принтер откалиброван (E-steps, PID). Загружаем новую катушку PETG.
  2. Поиск оптимальной температуры. Печатаем температурную башню (temperature tower) в диапазоне 220-245°C. Визуально определяем, что наилучшее качество поверхности и прочность на разрыв у слоя на 235°C.
  3. Калибровка потока. Печатаем тестовый куб со стенкой 0.4 мм. Замер показывает 0.43 мм. Уменьшаем поток в слайсере до 93% и получаем стенку ровно 0.4 мм.
  4. Тестовая деталь. Печатаем один корпус с финальными настройками. Проверяем геометрию, защелки, посадочные места под винты. Все в порядке.
  5. Сохранение «рецепта». Заносим все параметры (температура 235°C, поток 93%, скорости, откаты и т.д.) в наш журнал под названием «Корпус_V2_PETG_BestFilament_PrusaMK4».
  6. Запуск серии. Теперь мы можем уверенно запускать печать всей партии, зная, что результат будет стабильным и предсказуемым.

Такой методичный подход отделяет профессиональное производство от любительской печати. Он требует дисциплины, но в конечном итоге экономит ресурсы и гарантирует качество, которое не стыдно предложить клиенту.

Часто задаваемые вопросы и практические ответы

Часто задаваемые вопросы и практические ответы

Переход от хобби к промышленному использованию FDM‑печати вызывает много вопросов. Здесь я собрала самые частые из них, с которыми сталкиваются малый бизнес и профессионалы, и постаралась дать на них короткие, но ёмкие ответы. Это своего рода шпаргалка, которая поможет вам избежать типовых ошибок и быстрее достичь нужного результата.

Можно ли получить промышленную прочность на настольном принтере?

Да, это абсолютно реально. Прочность детали зависит не столько от цены принтера, сколько от правильного выбора материала и выверенных настроек печати. Использование инженерных пластиков, таких как поликарбонат (PC), нейлон (Nylon) или композитов с углеродным волокном (например, PA-CF), позволяет создавать детали, сопоставимые по прочности с литыми. Ключевые факторы здесь температура печати, обеспечивающая надежную межслойную адгезию, и грамотно подобранное заполнение. При правильном подходе прочность на разрыв может достигать 60–80 МПа, что достаточно для многих функциональных прототипов и конечных изделий.

  • Быстрая проверка. Напечатайте тестовый крюк или кронштейн и проверьте его под нагрузкой. Повесьте на него вес, который он должен выдерживать.
  • Приоритет действий. 1. Выбор правильного инженерного пластика. 2. Тщательная калибровка температуры для максимальной адгезии слоев.
Какие материалы выбирать для функциональных деталей?

Забудьте о простом PLA для нагруженных деталей. Ваш выбор — инженерные пластики. Вот краткий гид:

  • PETG. Отличный универсал. Прочнее PLA, прост в печати, не так капризен, как ABS. Идеален для корпусов и механических деталей без экстремальных нагрузок.
  • ABS/ASA. Хороши для деталей, требующих стойкости к температурам до 90–100°C. ASA предпочтительнее для уличного использования, так как он устойчив к УФ-излучению.
  • Nylon (PA). Незаменим для деталей, работающих на износ и трение, например, шестерней или втулок. Очень гигроскопичен, требует обязательной сушки перед печатью.
  • Композиты (с угле- или стекловолокном). Это высшая лига. Дают исключительную жесткость и прочность. Идеальны для несущих элементов, кронштейнов, джигов. Требуют сопла из закаленной стали. Актуальный анализ FDM-материалов поможет сориентироваться в новинках 2025 года.
  • Быстрая проверка. Напечатайте небольшой образец (например, брусок 10x10x50 мм) и попробуйте сломать его. Оцените характер излома и приложенное усилие.
  • Приоритет действий. 1. Определить ключевое требование к детали (термостойкость, гибкость, износостойкость). 2. Подобрать материал по этому требованию.
Как бороться с короблением (warping) и расслоением (delamination)?

Это главные враги при печати инженерными пластиками, вызванные неравномерной усадкой материала при остывании. Решение — в создании стабильной температурной среды.

  • Закрытый корпус (термокамера). Обязателен для ABS, PC, Nylon. Поддерживает температуру вокруг модели, замедляя остывание.
  • Правильная температура стола. Для ABS это 100–110°C, для PETG — 70–80°C. Это обеспечивает прилипание первого слоя.
  • Адгезия к столу. Используйте специальные покрытия (PEI, BuildTak) или адгезивные средства (клей, лак).
  • Брим (brim) или кайма. Увеличивает площадь контакта первого слоя со столом, предотвращая загибание углов.
  • Отключение обдува. Для первых 5–10 слоев обдув детали лучше выключить, чтобы они остывали медленнее.
  • Быстрая проверка. Напечатайте тонкий и широкий объект (например, квадрат 100x100x3 мм). Если углы не поднялись, вы на верном пути.
  • Приоритет действий. 1. Обеспечить стабильную и высокую температуру в зоне печати. 2. Гарантировать надежную адгезию первого слоя.
Нужен ли корпус и подогрев камеры для ABS/PC?

Короткий ответ да, обязательно. Без закрытого корпуса, поддерживающего температуру воздуха хотя бы на уровне 40–50°C, вы не добьетесь стабильного результата с тугоплавкими пластиками. Сквозняк от открытого окна или просто движение воздуха в комнате вызовет быструю усадку, что приведет к расслоению и короблению. Активный подогрев камеры — это уже следующий уровень, который нужен для особо капризных материалов вроде PEEK, но для ABS и PC достаточно пассивного подогрева от стола принтера в герметичном корпусе.

  • Быстрая проверка. Попробуйте напечатать высокую деталь из ABS с открытой и закрытой дверцей корпуса. Разница в количестве трещин будет очевидна.
  • Приоритет действий. Перед покупкой катушки ABS или PC убедитесь, что у вашего принтера есть корпус. Если нет — сделайте его или купите.
Как правильно подобрать сопло и высоту слоя?

Это компромисс между скоростью, прочностью и детализацией. Основные правила:

  • Стандарт. Сопло 0.4 мм, высота слоя 0.2 мм. Хороший баланс для большинства задач.
  • Скорость и прочность. Сопло 0.6 или 0.8 мм, высота слоя 0.3–0.4 мм. Слой получается шире и выше, что увеличивает скорость печати и улучшает спекание слоев. Идеально для крупных функциональных деталей, где внешний вид не так важен.
  • Детализация. Сопло 0.25 мм, высота слоя 0.1 мм. Для миниатюрных деталей с высокой точностью. Печать будет очень медленной.

Важно. Для композитных материалов используйте сопла из закаленной стали или с рубиновым наконечником, так как абразивные частицы быстро изнашивают обычную латунь.

  • Быстрая проверка. Распечатайте тестовую модель с мелкими элементами (например, All In One 3D Printer test) с разными настройками и сравните результат.
  • Приоритет действий. Начните со стандартного сопла 0.4 мм. Переходите на большее для ускорения или на меньшее для детализации только при необходимости.
Что даёт отжиг (annealing) и когда его применять?

Отжиг — это процесс нагрева напечатанной детали до температуры чуть ниже точки размягчения с последующим медленным остыванием. Это как закалка для пластика. Процесс снимает внутренние напряжения, возникшие при печати, и улучшает кристаллизацию полимера. В результате значительно повышается прочность и термостойкость. Например, отжиг PLA при 80°C в течение часа может поднять его рабочую температуру с 55°C до 80°C. Отжиг применяют для деталей, которые будут работать под нагрузкой или при повышенных температурах.

  • Быстрая проверка. Напечатайте два одинаковых кронштейна. Один отожгите, второй нет. Нагрейте оба строительным феном и посмотрите, какой деформируется первым.
  • Приоритет действий. Применять только для ответственных деталей, где стандартных свойств материала недостаточно.
Как ускорить печать без потери качества?

Время — деньги. Вот несколько способов ускорения:

  • Увеличить диаметр сопла и высоту слоя. Самый эффективный способ для больших деталей.
  • Использовать адаптивную высоту слоя. В слайсере можно настроить уменьшение высоты слоя на сложных участках (кривые поверхности) и увеличение на прямых (стенки).
  • Оптимизировать заполнение. Вместо стандартных сеток используйте шаблоны Gyroid или Lightning. Они экономят материал и время, сохраняя достаточную прочность.
  • Увеличить ускорения (accelerations). Современные прошивки (Klipper) и принтеры с жесткой рамой позволяют печатать на высоких скоростях (150-250 мм/с) за счет умного управления ускорениями.
  • Быстрая проверка. Напечатайте 3DBenchy. Засеките время. Попробуйте применить один из советов и напечатайте снова. Сравните время и качество.
  • Приоритет действий. 1. Увеличение сопла для габаритных деталей. 2. Оптимизация настроек слайсера. 3. Апгрейд прошивки/принтера.
Когда выгоднее отдать печать на аутсорсинг?

Собственный принтер — это гибкость, но не всегда экономически оправданное решение. Аутсорсинг выгоден, когда:

  • Требуется печать из специфических материалов (PEEK, Ultem) или по другой технологии (SLA, SLS), для которой у вас нет оборудования.
  • Нужна большая партия деталей (сотни или тысячи штук). Производительность настольного принтера ограничена, а ферма принтеров требует обслуживания.
  • Заказ срочный, а ваши мощности загружены.
  • Требуется высокая точность и сертифицированное качество, которое может гарантировать только промышленный 3D-принтер.
  • Быстрая проверка. Рассчитайте себестоимость печати одной детали у себя (материал + амортизация + ваше время) и запросите расчет в нескольких сервисах печати.
  • Приоритет действий. Оцените свои реальные потребности в объеме и качестве. Если они превышают возможности вашего оборудования, не бойтесь делегировать.
Как документировать и стандартизировать «рецепты» печати?

Повторяемость — ключ к промышленному качеству. Ваш лучший друг — это не принтер, а таблица в Excel или система вроде Notion. Для каждой успешной печати функциональной детали создавайте «карточку рецепта», где указано:

  • Оборудование. Модель принтера, тип сопла.
  • Материал. Производитель, тип, цвет, номер партии.
  • Параметры слайсера. Профиль настроек (лучше сохранять файл конфигурации).
  • Постобработка. Режимы отжига, способ удаления поддержек.
  • Результат. Фото готовой детали, замеры ключевых размеров, заметки о проблемах.

Это позволит вам или вашим сотрудникам в любой момент воспроизвести результат с точностью до миллиметра.

  • Быстрая проверка. Попробуйте через месяц напечатать деталь по памяти, а потом по своему же «рецепту». Сравните результат.
  • Приоритет действий. Начните вести такой журнал прямо сейчас. Это самая важная инвестиция в стабильность вашего производства.
Какие типичные ошибки новичков и как их избежать?

Даже профессионалы когда-то начинали. Вот грабли, на которые наступают чаще всего:

  • Экономия на филаменте. Дешевый пластик от неизвестного производителя — это нестабильный диаметр, влага и мусор. Результат — забитое сопло и испорченная деталь. Покупайте проверенные бренды.
  • Игнорирование сушки пластика. Почти все пластики (особенно Nylon и PETG) впитывают влагу из воздуха. Влажный филамент «взрывается» в сопле, что приводит к дефектам поверхности и снижению прочности. Сушите пластик в специальных сушилках или духовке.
  • Недооценка важности первого слоя. Идеальный первый слой — это 90% успеха печати. Тратьте время на калибровку стола. Слой не должен быть ни слишком высоким (плохая адгезия), ни слишком низким (затрудненная экструзия).
  • Слепая вера в профили по умолчанию. Профили в слайсере — это хорошая отправная точка, но не истина в последней инстанции. Каждый принтер и каждая катушка пластика уникальны. Калибруйте температуру, поток и ретракты под свой сетап.
  • Быстрая проверка. Проанализируйте свои последние 5 неудачных печатей. Скорее всего, причина кроется в одной из этих ошибок.
  • Приоритет действий. 1. Купить качественный филамент и сушилку. 2. Научиться идеально калибровать первый слой.

Выводы и план внедрения для малого бизнеса

Путь от хобби-печати к стабильному промышленному результату — это не разовый апгрейд принтера, а выстраивание системного процесса. Вы уже знаете, какие технические аспекты нужно контролировать, какие материалы выбирать и как бороться с дефектами. Теперь давайте соберем все это в единую стратегию. Главный вывод этого руководства прост. Промышленное качество на настольном FDM-принтере достигается за счет повторяемости, стандартизации и контроля. Это марафон, а не спринт. Ниже представлен пошаговый план, который поможет вашему бизнесу пройти этот путь с минимальными рисками и предсказуемым результатом.

Этап 1. Аудит текущих возможностей и требований продукции

Прежде чем что-то улучшать, нужно понять, где вы находитесь и куда хотите прийти.

  • Что делаем: Проводим полную инвентаризацию. Описываем каждый принтер в парке, его текущее состояние, проведенные модификации. Составляем список используемых материалов. Самое главное, четко формулируем требования к конечным изделиям. Какие допуски по геометрии? Какая требуется прочность на разрыв или изгиб? Какая шероховатость поверхности приемлема? Все эти параметры нужно оцифровать.
  • Временные рамки: 1–2 недели.
  • Ключевые KPI и критерии успеха: Создан документ «Технические требования к продукции», где зафиксированы все измеряемые параметры (например, допуск ±0.2 мм, прочность на разрыв не менее 35 МПа). Составлен акт технического состояния парка принтеров.
  • Рекомендации по инвестициям:
    • Быстрый эффект: Время ваших сотрудников. Измерительный инструмент (цифровой штангенциркуль, микрометр), если его еще нет. Это вложения до 5 000 рублей.
    • Долгосрочное развитие: Покупка или изготовление стендов для механических испытаний образцов (например, на изгиб или разрыв).

Этап 2. Приоритезация апгрейдов и расчет бюджета

На основе аудита станет ясно, где ваши слабые места. Не нужно модернизировать все и сразу.

  • Что делаем: Составляем список потенциальных апгрейдов для каждого принтера. Напротив каждого пункта пишем, какую конкретно проблему из «Технических требований» он решает. Например, «установка термокамеры для печати ABS» решает проблему коробления и расслоения, что повышает прочность. Ранжируем апгрейды по принципу «максимальный эффект за минимальные деньги». Считаем бюджет.
  • Временные рамки: 1 неделя.
  • Ключевые KPI и критерии успеха: Утвержденный список апгрейдов с четким обоснованием. Сформирован и согласован бюджет.
  • Рекомендации по инвестициям:
    • Быстрый эффект (до 20 000 рублей на принтер): Замена хотэнда на цельнометаллический, установка директ-экструдера, покупка качественного покрытия для стола (например, PEI), замена сопел на износостойкие.
    • Долгосрочное развитие (от 50 000 рублей на принтер): Переход на 32-битную плату управления, установка линейных рельс вместо колес, внедрение систем автокалибровки, покупка сушилки для филамента.

Этап 3. Разработка стандартных «рецептов» печати и документации

Стабильный результат невозможен без стандартизации.

  • Что делаем: Для каждой связки «принтер-материал-изделие» создаем свой профиль печати. Это не просто файл настроек в слайсере. Это полноценный документ, где указаны все параметры, от температуры стола до скорости печати поддержек. Все профили тестируются, а результаты фиксируются. Цель — создать библиотеку проверенных «рецептов».
  • Временные рамки: 2–4 недели на первые 3–5 рецептов, далее процесс становится постоянным.
  • Ключевые KPI и критерии успеха: Создана база знаний (например, в общей папке или Confluence) с как минимум пятью утвержденными профилями. Успешность профиля определяется повторяемостью результата (9 из 10 деталей соответствуют требованиям).
  • Рекомендации по инвестициям: В основном это время инженера или технолога. Возможно, потребуется закупка нескольких катушек разных производителей для тестов.

Этап 4. Обучение сотрудников и внедрение системы качества

Даже лучший принтер с идеальным профилем бесполезен в руках необученного оператора.

  • Что делаем: Проводим обучение для всех, кто работает с принтерами. Основа обучения — разработанные «рецепты» и документация. Внедряем простые инструменты контроля. Чек-лист перед началом печати (проверить чистоту стола, калибровку, сухость пластика). Журнал печати, где фиксируется каждая задача, использованный профиль, результат и возникшие проблемы.
  • Временные рамки: 1–2 недели на разработку материалов и первичное обучение.
  • Ключевые KPI и критерии успеха: 100% сотрудников прошли обучение и сдали внутренний тест. Процент брака из-за «человеческого фактора» снизился на 50%. Журналы печати ведутся систематически.
  • Рекомендации по инвестициям: Время на обучение. Печать методических материалов.

Этап 5. Тестовая партия и контроль результатов

Проверка боем. Запускаем небольшую серию реального изделия.

  • Что делаем: Выбираем одно изделие и печатаем партию из 20–50 штук, используя разработанные рецепты и чек-листы. Каждую деталь из партии проверяем на соответствие техническим требованиям (геометрия, прочность, внешний вид). Все отклонения фиксируем.
  • Временные рамки: 1 неделя.
  • Ключевые KPI и критерии успеха: Процент годных изделий в партии не ниже 95%. Собрана статистика по типичным дефектам для дальнейшей доработки профилей.
  • Рекомендации по инвестициям: Расходные материалы на партию. Время на контроль качества.

Этап 6. Принятие решения о масштабировании или аутсорсинге

Итог всей работы — это взвешенное решение о будущем вашего производства.

  • Что делаем: Анализируем результаты тестовой партии. Считаем реальную себестоимость одной годной детали, включая время оператора, амортизацию оборудования и процент брака. Сравниваем эту стоимость с предложениями от сервисов 3D-печати. Оцениваем, сможете ли вы текущим парком покрыть потребности в объеме.
  • Временные рамки: 1 неделя.
  • Ключевые KPI и критерии успеха: Подготовлен отчет с расчетом себестоимости, производительности и сравнением с аутсорсингом. Принято стратегическое решение.
    • Масштабирование: Покупаем новые принтеры, идентичные уже настроенным.
    • Аутсорсинг: Передаем серийное производство подрядчику, оставляя у себя прототипирование.
    • Гибридная модель: Базовые потребности закрываем сами, пиковые нагрузки или сложные задачи отдаем на сторону.
  • Рекомендации по инвестициям:
    • Быстрый эффект: Заключение договора с проверенным подрядчиком на аутсорсинг.
    • Долгосрочное развитие: Инвестиции в расширение собственного парка принтеров, возможно, с покупкой более производительных или даже промышленных моделей, если экономика сходится.

Пройдя эти шесть этапов, вы превратите свою 3D-печать из непредсказуемого хобби в управляемый и эффективный бизнес-процесс.

Источники

Похожие записи
