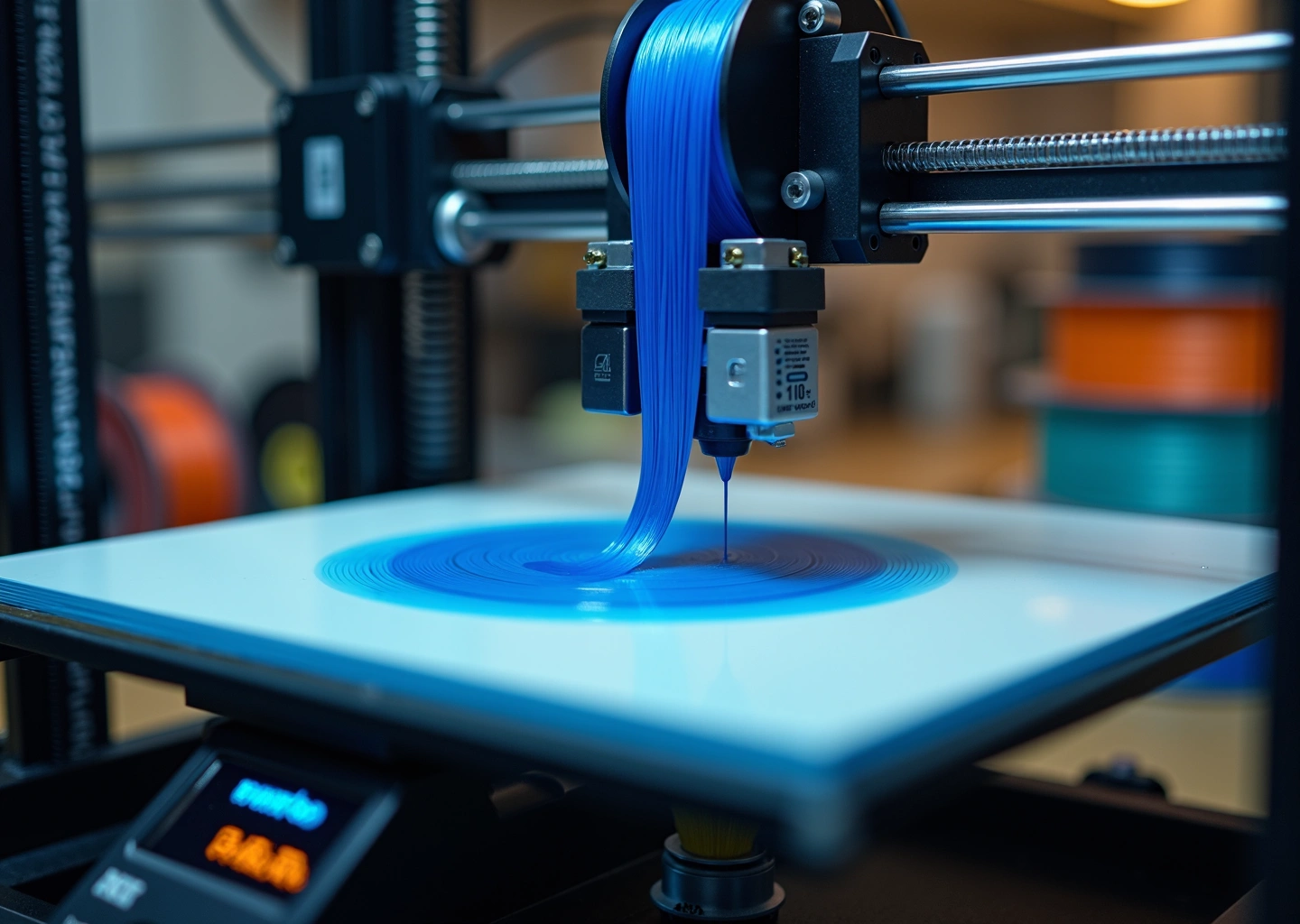

Крупный план экструдера, сопла и нагретого стола 3D‑принтера в мастерской с инструментами и запасными катушками филамента

В этой статье мы подробно разберём причины, по которым 3D‑принтер может прекратить печать — от проблем с экструдером и соплом до нарушений работы стола и механики. Пошаговые диагностические схемы, актуальные настройки прошивки, советы по калибровке и профилактике помогут снизить простои и сохранить качество печати в коммерческих проектах малого бизнеса.

Оглавлениение

Системный алгоритм диагностики остановок печати

Итак, печать остановилась. Первое, что нужно сделать, – это не паниковать, а задать главный вопрос: проблема в «мозгах» или в «железе»? То есть, сбой программный или аппаратный? От ответа на этот вопрос зависит вся дальнейшая стратегия. Программные сбои часто связаны с G-кодом, слайсером или прошивкой. Аппаратные – с питанием, механикой или электроникой. Разделить их на первом этапе просто: если принтер полностью «завис», не реагирует на кнопки, а экран застыл – скорее всего, проблема аппаратная или в прошивке. Если же принтер остановился, но меню работает, он реагирует на команды, то с большой вероятностью виноват G-код.

Начинаем действовать системно, по чек-листу, разделенному по времени. Это сэкономит нервы и деньги вашему бизнесу.

Экспресс-диагностика (1–5 минут)

  • Проверка питания и окружения. Банально, но эффективно. Убедитесь, что кабель питания плотно сидит в разъеме, а на блоке питания горит индикатор. Осмотрите рабочее место: нет ли запаха гари, дыма, оплавленных проводов? Любой из этих признаков – сигнал к немедленному отключению принтера от сети.
  • Анализ дисплея и логов. Первым делом смотрим на дисплей принтера или в веб-интерфейс (OctoPrint, Mainsail). Прошивка часто сама сообщает о причине сбоя. Ищите сообщения вроде:
    • Thermal Runaway: E0 Printer halted. Please reset. – Критическая ошибка. Нагреватель работает, но термистор не фиксирует рост температуры (или наоборот). Это сигнал о потенциальной опасности возгорания. Немедленно выключите принтер и ищите причину: обрыв провода термистора, плохой контакт нагревателя или сбой электроники.
    • Heating failed: E0. – Похожая проблема. Принтер не смог достичь целевой температуры за отведенное время. Причины те же, но может быть и внешний фактор, например, сильный сквозняк, обдувающий хотэнд.
    • Homing failed: Z. – Принтер не смог найти нулевую точку по одной из осей. Проверьте, не застрял ли концевик (endstop) или не мешает ли что-то физическому движению каретки или стола.
  • Проверка G-кода. Если видимых ошибок нет, быстро откройте файл G-кода на компьютере в том же слайсере или специальном просмотрщике. Пролистайте слои до момента остановки. Нет ли там пустых слоев, странных перемещений или обрыва модели? Иногда сбои при нарезке модели приводят к генерации «битого» кода.

Первичная техническая проверка (5–30 минут)

Если быстрый осмотр ничего не дал, переходим к ручным тестам. Для этого понадобится доступ к консоли управления принтером (через Pronterface, OctoPrint, Repetier-Host).

  1. Проверка механики. Отключите моторы (команда M84 или через меню принтера) и аккуратно подвигайте стол и печатающую головку руками по осям X и Y. Движение должно быть плавным, без рывков и заеданий. Проверьте натяжение ремней: они не должны провисать, но и не должны быть натянуты как струна.
  2. Тест нагрева и экструзии. Включите принтер и задайте команду на прогрев хотэнда до рабочей температуры для вашего пластика, например, 210°C для PLA.
    M109 S210

    Следите за графиком температуры. Она должна плавно расти и стабильно держаться на заданном уровне (допустимы колебания ±1-2 градуса). После прогрева дайте команду на экструзию, например, 100 мм пластика.

    G92 E0
G1 E100 F100

    Наблюдайте за процессом. Пластик должен выходить ровной, непрерывной струей. Если он не идет, идет с перебоями, слышен щелчок мотора экструдера – проблема в системе подачи или в засоре сопла.

  3. Тест перемещений. Через консоль или меню принтера задайте команды на перемещение по осям. Например, подвигать каретку по оси X на 100 мм вперед и назад.
    G91
G1 X100 F3000
G1 X-100 F3000

    Слушайте звуки. Скрежет, гул, пропуски шагов указывают на механические или электрические проблемы с моторами или драйверами.

Углубленная диагностика (30–120 минут)

Если простые тесты не выявили проблему, придется копать глубже. Здесь уже может потребоваться частичная разборка.

  • Осмотр платы управления. Отключите принтер от сети. Осмотрите плату управления. Ищите вздутые конденсаторы, потемневшие участки, следы короткого замыкания. Проверьте надежность всех разъемов: моторов, нагревателей, термисторов. Плохой контакт – частая причина плавающих ошибок.
  • Проверка проводки. Внимательно осмотрите все провода, идущие к движущимся частям (хотэнду, столу). Со временем из-за постоянных изгибов они могут перетираться и ломаться, особенно в местах крепления.
  • Анализ состояния экструдера. Разберите подающий механизм. Проверьте состояние шестерни, которая толкает филамент. Ее зубцы должны быть острыми. Если они сточились, шестерня будет проскальзывать. Убедитесь, что в механизме нет стружки от пластика.

Рекомендации для малого бизнеса

Простои оборудования – прямые убытки. Чтобы минимизировать их, внедрите три простых правила.

  1. Ведите журнал поломок. Заведите простую таблицу (в Excel или Google Sheets) для каждого принтера. Фиксируйте: дату и время сбоя, текст ошибки (если был), симптомы, предпринятые действия и результат. Это бесценная база знаний, которая поможет в будущем диагностировать похожие проблемы за минуты, а не часы.
  2. Обучайте персонал. Ваш оператор должен уметь проводить диагностику уровня «1–5 минут». Это позволит отсечь 80% простых проблем (закончился пластик, плохой G-код, отошел кабель) без привлечения технического специалиста.
  3. Готовьте данные для техподдержки. Если проблема сложная и требует обращения в сервис, заранее соберите всю информацию: точную модель принтера, версию прошивки, фото или видео проблемы, логи ошибок из консоли и G-код, на котором произошел сбой. Это ускорит решение вопроса в разы.

Системный подход превращает хаотичный поиск неисправности в четкий и понятный алгоритм, экономя самый ценный ресурс вашего бизнеса – время.

Диагностика и ремонт экструдера и подачи филамента

Если предыдущий этап диагностики не выявил очевидных программных сбоев или проблем с питанием, фокус смещается на сердце 3D‑принтера — узел подачи филамента и экструдер. Именно здесь кроется большинство механических неисправностей, приводящих к полной остановке печати или катастрофическому падению качества. Проблемы в этом узле часто проявляются щелчками, проскальзыванием пластика или его полным отсутствием из сопла, даже если хотэнд разогрет до нужной температуры.

Механика подачи: натяжение, износ и проскальзывание

Первое, что нужно проверить, это механическое состояние подающего механизма. Часто причина сбоя банальна и устраняется за пару минут.

  • Неправильное натяжение прижимного ролика. Это самая распространённая проблема. Если прижим слишком слабый, хоббед-шестерня (подающая шестерня с зубцами) будет проскальзывать по филаменту, не в силах протолкнуть его в хотэнд. Вы услышите характерные щелчки, а на прутке останутся неглубокие царапины. Если же натяжение избыточно, шестерня будет буквально вгрызаться в пластик, деформируя его и создавая стружку. Эта стружка забивает механизм, а сплющенный филамент может застрять в термобарьере или PTFE-трубке. Оптимальное натяжение — когда на филаменте остаются чёткие, но не слишком глубокие следы от зубцов.
  • Износ хоббед-шестерни. Со временем, особенно при работе с абразивными композитными материалами (с углеволокном, металлом), зубцы на подающей шестерне стираются и становятся гладкими. Захват филамента ухудшается, что приводит к недоэкструзии. Ресурс стандартной латунной шестерни составляет около 2000–3000 часов печати. Визуально осмотрите зубцы. Если они закруглены или забиты пластиковой пылью, их нужно почистить щёткой или заменить шестерню.
  • Проблемы с подающим мотором. Если механика в порядке, но мотор пропускает шаги (дёргается на месте), проблема может быть в электронике. Проверьте ток, подаваемый на драйвер шагового двигателя. Для стандартных моторов NEMA17 он обычно составляет 580–800 мА. Слишком низкий ток не даст мотору нужного крутящего момента, а слишком высокий приведёт к перегреву и пропуску шагов. Также убедитесь, что настройки микрошага в прошивке (обычно 16) соответствуют возможностям вашей платы управления.

Особенности систем Direct Drive и Bowden

Диагностика немного отличается в зависимости от типа экструдера. В системах Direct Drive, где подающий механизм находится прямо над хотэндом, путь филамента короткий. Это минимизирует проблемы с трением, но увеличивает вес печатающей головки. Здесь основное внимание уделяется состоянию шестерни и натяжению.

В системах Bowden подающий механизм вынесен на раму принтера, а пластик подаётся к хотэнду через длинную фторопластовую (PTFE) трубку. Это облегчает каретку, но создаёт дополнительные точки отказа. Проверьте, не застрял ли филамент в трубке, нет ли в ней перегибов или внутреннего износа. Со временем трубка истирается, её внутренний диаметр увеличивается, что создаёт люфт и ухудшает точность ретрактов.

Пошаговые тесты и диагностика

Чтобы точно локализовать проблему, проведите серию простых тестов.

  1. Тест «Extrude 100 mm». Это базовый и самый надёжный способ проверить калибровку экструдера. Прогрейте хотэнд до рабочей температуры вашего пластика. Сделайте отметку на филаменте в 120 мм от входа в экструдер. Через консоль управления (Pronterface, OctoPrint) или меню принтера дайте команду на экструзию 100 мм пластика со скоростью 60 мм/мин.
    G1 E100 F60

    После остановки измерьте расстояние от входа в экструдер до вашей метки. В идеале оно должно быть 20 мм. Если расстояние больше (например, 25 мм), значит, у вас недоэкструзия. Если меньше — переэкструзия.

  2. Проверка обратного потока и ретракта. Понаблюдайте за филаментом во время ретракта (втягивания). В Bowden-системах из-за люфта в трубке может возникать задержка, приводящая к «соплям» на модели. Убедитесь, что филамент не заминается при резком движении назад.
  3. Метод «Cold Pull». Этот приём помогает не только диагностировать, но и прочистить хотэнд от мелких засоров, о чём мы подробнее поговорим в следующей главе. Он заключается в проталкивании пластика в разогретый хотэнд, частичном остывании и резком вытягивании прутка. По форме и чистоте кончика можно судить о состоянии сопла.
  4. Проверка датчика наличия филамента. Иногда печать останавливается из-за ложного срабатывания этого датчика. Проверьте его механику (кнопка, ролик) и электрические контакты. Временно отключите его в прошивке, чтобы исключить как причину сбоя.

Ремонт, профилактика и советы для бизнеса

Для малого бизнеса простой оборудования — это прямые убытки. Поэтому важна не только реакция на поломку, но и её предупреждение.

  • Регулярная чистка. Раз в 100–150 часов печати продувайте сжатым воздухом и чистите щёткой механизм подачи от пластиковой пыли.
  • Своевременная замена PTFE-трубки. В Bowden-системах меняйте трубку каждые 6–12 месяцев, особенно если печатаете PETG или ABS при температурах выше 240°C, так как она начинает деградировать.
  • Профили для материалов. Создайте и сохраните в слайсере отдельные профили для каждого типа пластика (PLA, PETG, ABS, гибкие TPU). Гибкие пластики требуют медленной скорости печати (15–30 мм/с) и минимального ретракта, а для абразивных материалов нужны сопла из закалённой стали.
  • Склад запчастей. Держите в запасе минимальный набор расходников: несколько сопел разного диаметра, 2–3 метра PTFE-трубки, одну хоббед-шестерню и один термистор с нагревателем. Это позволит устранить 90% проблем в течение часа.
  • Быстрая замена узлов. Лучшая стратегия для минимизации простоя — иметь в запасе полностью собранный узел экструдера в сборе с мотором. При поломке вы просто меняете весь узел за 15 минут, а ремонтом неисправного занимаетесь уже без спешки, не останавливая производственный процесс.

Правильная диагностика и своевременное обслуживание узла подачи филамента — ключ к стабильной и предсказуемой 3D-печати. Уделив этому узлу должное внимание, вы избежите большинства внезапных остановок и обеспечите бесперебойную работу вашего печатного парка.

Проверка хотэнда и сопла включая термодиагностику

Если даже подающий механизм работает как часы, а филамент без проблем проходит по трубке, это еще не значит, что пластик попадет на стол. Финальный и самый капризный участок пути — это хотэнд. Именно здесь кроется большинство проблем с экструзией, и для малого бизнеса простой из-за неисправности «горячей части» может стоить дорого. Давайте разберемся, как быстро найти и устранить причину.

Самый частый виновник — засор сопла. Симптомы очевидны: пластик либо не выходит совсем, либо ложится тонкой, прерывистой нитью, часто загибаясь и прилипая к самому соплу. Диагностика начинается с простого.

  • Визуальный осмотр и прогрев. Нагрейте хотэнд до рабочей температуры для используемого пластика (например, 210°C для PLA) и через меню принтера дайте команду на экструзию 10-20 мм филамента. Если пластик не идет или сочится очень медленно, засор почти гарантирован.
  • Метод «холодной протяжки» (Cold Pull). Это эффективный способ вытащить из сопла застрявшие частицы. Прогрейте хотэнд до 180-200°C, протолкните немного PLA-пластика, чтобы он расплавился и заполнил сопло. Затем остудите хотэнд до 70-90°C. На этой стадии пластик уже затвердел, но еще не стал хрупким. Резко и сильно вытяните филамент из экструдера. На его кончике вы увидите слепок внутренней части сопла вместе с прилипшим мусором. Повторите процедуру 2-3 раза до чистого результата.
  • Промывка. Для профилактики и удаления остатков тугоплавких материалов можно использовать специальный чистящий филамент. Он имеет широкий температурный диапазон и хорошо «собирает» на себя нагар и частицы другого пластика.

Если чистка не помогает, пора менять сопло. Это расходный материал. Стандартное латунное сопло изнашивается за 500-1000 часов печати, особенно на абразивных пластиках с добавлением углеволокна или металла. При выборе нового сопла учитывайте два параметра: диаметр и материал. Стандартный диаметр 0.4 мм универсален. Для быстрой печати крупных объектов подойдут сопла 0.6-0.8 мм, а для высокой детализации — 0.2-0.3 мм. Для абразивов выбирайте сопла из закаленной стали или с износостойким покрытием, например, никелевым.

Проблемы могут быть и глубже. Внутри многих хотэндов (особенно в Bowden-системах) установлена фторопластовая (PTFE) трубка, которая доходит почти до самого сопла. Ее задача — обеспечить гладкое скольжение филамента. Но при температурах выше 240°C, характерных для печати PETG или ABS, она начинает деградировать, размягчаться и деформироваться. Это создает внутреннее сужение, которое приводит к постоянным пробкам. Если вы часто печатаете такими материалами, рассмотрите апгрейд на цельнометаллический (all-metal) или биметаллический термобарьер.

Теперь об электронике. Нестабильная температура — прямой путь к браку. За ее поддержание отвечают два элемента: нагревательный картридж и термистор.

  • Нагреватель — это, по сути, мощный резистор. Его можно проверить мультиметром в режиме измерения сопротивления. У исправного 40-ваттного картриджа на 24В сопротивление в холодном состоянии будет около 14-15 Ом. Если значение сильно отличается или показывает обрыв, картридж нужно менять.
  • Термистор — это терморезистор, его сопротивление меняется в зависимости от температуры. Стандартный термистор на 100 кОм при комнатной температуре (25°C) покажет сопротивление около 100 кОм. При нагреве оно падает. Скачущие показания температуры на дисплее или ошибка `Heater error` часто указывают на плохой контакт или повреждение его хрупких проводков.

Обязательно визуально осмотрите проводку, идущую к хотэнду. Ищите следы перегрева, оплавления изоляции или повреждения проводов. Любой плохой контакт в силовой цепи нагревателя или в сигнальной цепи термистора может привести к сбою.

Особо опасный симптом — Thermal Runaway. Это аварийная ситуация, когда прошивка фиксирует, что температура хотэнда растет бесконтрольно или, наоборот, не меняется, хотя нагреватель включен. Чаще всего это происходит из-за выпавшего из гнезда термистора или его обрыва. Принтер не видит реальную температуру, продолжает подавать напряжение на нагреватель, что может привести к перегреву и возгоранию. Современные прошивки имеют защиту от этого, но при первых признаках (температура на экране не соответствует реальности, принтер выдает ошибку и останавливается) немедленно выключите питание.

Меры безопасности при работе с хотэндом:

  1. Всегда отключайте принтер от сети перед любыми манипуляциями с проводкой.
  2. Помните, что хотэнд остывает медленно. Даже через 10 минут после выключения он может быть достаточно горячим, чтобы вызвать ожог. Используйте термостойкие перчатки.
  3. При замене сопла всегда придерживайте нагревательный блок ключом, чтобы не повредить термобарьер.

Для бизнеса важно стандартизировать процессы. Создайте в слайсере выверенные температурные профили для каждого типа пластика, который вы используете. Ведите журнал замен сопел и PTFE-трубок для каждого принтера. Это поможет прогнозировать обслуживание и избежать внезапных простоев. По статистике за 2024 год, до 45% отказов экструзии были связаны с засорами, а еще около 25% — с проблемами проводки хотэнда. Своевременная диагностика и профилактика — ключ к стабильной работе вашего 3D-парка.

Проблемы стола адгезии и выравнивания

Давайте будем честны, если первый слой не удался, то вся дальнейшая печать — это просто трата времени и пластика. Это фундамент, и он должен быть идеальным. В 90% случаев, когда модель отрывается от стола или превращается в «спагетти», виновата именно проблема с первым слоем. После того как мы убедились в исправности хотэнда, следующим шагом становится диагностика стола.

Причины плохой адгезии и как с ними бороться

Проблемы с прилипанием первого слоя почти всегда сводятся к нескольким ключевым факторам. Давайте разберем их по порядку, от самых частых к более редким.

1. Неправильная калибровка стола и Z-offset. Это абсолютный чемпион среди причин неудач. Даже если у вас самый современный принтер с автовыравниванием, это не панацея.

  • Неровный стол. Стол должен быть параллелен оси X, по которой движется печатающая головка. Если один угол выше другого, сопло либо врежется в стол, либо окажется слишком высоко.
  • Неверный Z-offset. Это расстояние от «нулевой» точки датчика автоуровня (или концевика) до кончика сопла. Представьте, что вы намазываете масло на хлеб. Слишком высоко — пластик ляжет тонкой ниткой и не прилипнет. Слишком низко — сопло будет царапать стол, а пластику некуда будет выходить. Для PLA, например, оптимальный зазор составляет 0,1–0,2 мм, что примерно равно толщине обычного листа офисной бумаги.

Как калибровать?

  • Ручное выравнивание. Вооружитесь листом бумаги A4. Через меню принтера отправьте головку в «домашнее» положение, а затем поочередно перемещайте её по четырём углам стола и в центр. Подкручивая регулировочные винты под столом, добейтесь, чтобы лист бумаги проходил между соплом и столом с лёгким трением. Повторите процедуру 2-3 раза, так как регулировка одного угла влияет на другие.
  • Автоматическое выравнивание (BLTouch, индуктивные датчики). Эти системы строят «карту высот» стола и компенсируют его неровности. Но они не избавляют от необходимости выставить правильный Z-offset. После автокалибровки запустите печать тестовой модели (например, квадрата 50х50 мм в один слой) и в процессе печати через меню принтера корректируйте Z-offset «на лету», пока не получите идеальный, слегка расплющенный и монолитный слой.

2. Температура стола и сквозняки. Пластик при остывании сжимается. Если стол недостаточно горячий, нижние слои остынут слишком быстро и «съежатся», отрывая модель от поверхности.

  • Рекомендуемые температуры стола. Для PLA это 50–60°C, для PETG — 70–85°C, а для капризного ABS — 100–110°C.
  • Сквозняки. Даже лёгкий ветерок от открытого окна или кондиционера может вызвать неравномерное остывание и деформацию модели. Для печати такими материалами, как ABS или нейлон, наличие закрытого корпуса у принтера становится практически обязательным условием.

3. Состояние и тип поверхности стола. Адгезия напрямую зависит от того, на чём вы печатаете.

  • Загрязнение. Жирные следы от пальцев, пыль, остатки старого клея — всё это мешает пластику прилипнуть. Перед каждой печатью протирайте стол изопропиловым спиртом.
  • Типы покрытий. Стекло даёт идеально гладкую поверхность, но требует хорошего прогрева и часто — клеящих средств. PEI-покрытие (гладкое или текстурированное) обеспечивает отличную адгезию для большинства пластиков и легко отпускает модель после остывания. Покрытия типа BuildTak со временем изнашиваются и теряют свои свойства.
  • Клеящие средства. Если ничего не помогает, можно использовать 3D-клей, клей-карандаш на основе PVP или даже обычный лак для волос сильной фиксации. Наносите их тонким равномерным слоем на холодный стол.

4. Настройки слайсера для первого слоя. Правильные параметры в слайсере могут спасти даже неидеально откалиброванный стол.

  • Скорость. Первый слой должен печататься медленно. Установите скорость не выше 20–25 мм/с. Это даст пластику время хорошо прогреться и «вцепиться» в поверхность.
  • Высота и ширина линии. Сделайте первый слой чуть толще (например, 0.2-0.3 мм) и шире (Extrusion Width до 150%). Это увеличит площадь контакта и сгладит мелкие неровности стола.
  • Поток (Flow). Небольшое увеличение потока для первого слоя (до 105–110%) поможет лучше «вдавить» пластик в стол.

Глубокая диагностика и рекомендации для бизнеса

Если базовые настройки не помогают, проблема может быть глубже. Проверьте стол на люфт и перекос. Попробуйте покачать его руками — он не должен шататься. Если люфт есть, подтяните эксцентриковые гайки на роликах или проверьте состояние линейных подшипников.

Деформация стола — ещё одна неприятность. Со временем, особенно на бюджетных моделях, алюминиевый стол может изогнуться «пузырём» или «корытом». Проверить это можно металлической линейкой, приложив её ребром к поверхности в разных направлениях. Если зазор превышает 0.2 мм, стол лучше заменить или положить сверху ровное стекло.

Не забывайте и про электрику подогрева. Если температура стола «плавает» или он долго греется, осмотрите провода, идущие к нему. Из-за постоянного движения они могут перетереться или может нарушиться контакт в клеммнике. Проверьте пайку — она должна быть надёжной.

Для малого бизнеса, где работает несколько принтеров и операторов, ключ к стабильности — стандартизация. Создайте и сохраните в слайсере проверенные профили печати для каждого типа материала и типового изделия. Назовите их понятно, например, «PLA_Стандарт_Качество» или «PETG_Прототип_Быстро». Это исключит ошибки, связанные с человеческим фактором, и обеспечит повторяемость результата, что критически важно при серийном производстве. Ведите журнал обслуживания для каждого принтера, отмечая даты калибровки, чистки стола и замены покрытий. Такой подход превращает 3D-печать из лотереи в предсказуемый производственный процесс.

Механика и электроника отвечающие за движение и позиционирование

Если с экструдером и столом всё в порядке, но на моделях появляются артефакты смещения слоёв, «волны» или печать срывается с громким скрежетом, значит, пора заглянуть в самое сердце принтера — его механику и управляющую электронику. Эти компоненты отвечают за точное позиционирование печатающей головки, и любой сбой здесь фатален для качества.

Ремни и шкивы: пульс вашего принтера

Движение по осям X и Y в большинстве FDM-принтеров обеспечивается ремнями. Их состояние напрямую влияет на точность.

  • Натяжение ремней. Это самый частый виновник «призрачных» контуров (ghosting) и смещения слоёв. Слишком слабый ремень будет проскальзывать на шкиве, приводя к потере шагов. Слишком сильное натяжение создаёт избыточную нагрузку на подшипники моторов и направляющие, ускоряя их износ. Идеальное натяжение — как у гитарной струны, но без фанатизма. При щипке ремень должен издавать низкий, глухой звук, а не звенеть. Для точной настройки можно использовать приложения для смартфона, измеряющие частоту звука; для стандартных ремней GT2 оптимальный диапазон — 70–80 Гц.
  • Износ. Со временем зубья ремня стираются, особенно если он был перетянут или шкивы имеют острые края. Осмотрите ремень на предмет трещин, потёртостей и выпавших зубьев. Шкивы тоже изнашиваются, а их крепёжные винты (grub screws) могут ослабнуть. Убедитесь, что винт шкива надёжно зафиксирован на плоской части вала мотора.

Направляющие и подшипники: скелет движения

Каретки движутся по направляющим — это могут быть полированные валы, V-образные ролики или рельсовые направляющие.

  • Люфты и заедания. При выключенных моторах попробуйте вручную покачать каретку экструдера и стол. Любого люфта быть не должно. Если он есть, на V-роликах нужно подтянуть эксцентриковые гайки. В случае с линейными подшипниками (например, LM8UU) люфт часто указывает на износ, и их пора менять. Затем плавно подвигайте оси по всей длине. Движение должно быть лёгким, без заеданий и посторонних звуков. Заедание может быть вызвано грязью на валах или повреждением подшипника.
  • Смазка и чистота. Валы и рельсы нужно регулярно протирать от пыли и старой смазки, а затем наносить тонкий слой новой. Для валов и линейных подшипников подходит густая силиконовая смазка, для рельс — литиевая.

Шаговые моторы и драйверы: мускулы и нервы

Пропуски шагов — когда мотор не может провернуться на заданный угол — приводят к самым заметным смещениям слоёв.

  • Перегрев. Потрогайте моторы во время печати. Они могут быть тёплыми (до 50–60°C), но если мотор обжигает руку, он перегревается. Это может быть вызвано слишком высоким током на драйвере или плохой вентиляцией.
  • Настройка тока драйверов (Vref). Недостаточный ток не даст мотору сил для преодоления сопротивления, что вызовет пропуск шагов. Избыточный ток ведёт к перегреву. Ток регулируется подстроечным резистором на плате драйвера. С помощью цифрового мультиметра нужно измерить опорное напряжение (Vref) и выставить его согласно спецификации вашего мотора и драйвера. Для популярных драйверов TMC2209 ток обычно выставляется через прошивку, что гораздо удобнее.
  • Современные драйверы TMC. Если у вас старые драйверы (A4988, DRV8825), их замена на современные, например, TMC2209, даст огромный прирост в качестве. Они работают почти бесшумно в режиме StealthChop, обеспечивают более плавное движение за счёт интерполяции до 256 микрошагов и могут определять пропуски шагов.

Концевики, прошивка и жёсткость рамы

  • Концевые выключатели (Endstops). Они сообщают принтеру, где находятся нулевые точки осей. Если концевик не срабатывает, каретка будет биться в раму. Проверить их работу можно командой M119 в терминале: она покажет статус каждого концевика (triggered/open).
  • Жёсткость рамы. Любая вибрация или «гуляние» рамы отразится на модели. Проверьте затяжку всех винтовых соединений. Для принтеров с открытой рамой (например, в стиле Prusa или Ender) установка дополнительных распорок может значительно повысить качество печати на высоких скоростях.
  • Параметры прошивки. Настройки ускорения (acceleration) и рывка (jerk или junction deviation) в прошивке определяют, как быстро и резко принтер меняет направление движения. Слишком высокие значения вызовут сильные вибрации и артефакты, слишком низкие — замедлят печать и могут оставить наплывы в углах. Подбирать их нужно экспериментально, печатая тестовые кубы.

Рекомендации для бизнеса: профилактика и запасы

Для бесперебойной работы в условиях малого производства важен системный подход.

Инструменты для диагностики:

  • Цифровой мультиметр — для проверки Vref и целостности проводки.
  • Штангенциркуль — для проверки геометрии деталей и диаметров.
  • Индикатор часового типа — для точного измерения люфтов и биений.

Необходимый ЗИП (запасные части и принадлежности):

  • Комплект ремней GT2 (для каждой оси).
  • Набор линейных подшипников или V-роликов.
  • Один запасной шаговый мотор (обычно NEMA17).
  • Пара драйверов шаговых двигателей (например, TMC2209).
  • Набор концевых выключателей.

План профилактического обслуживания:

  • Еженедельно: Проверка натяжения ремней, очистка направляющих от пыли.
  • Ежемесячно: Проверка затяжки всех винтов рамы и шкивов, смазка направляющих и ходовых винтов оси Z.
  • Раз в полгода: Проверка состояния ремней и подшипников на предмет износа, проверка Vref на драйверах.

Систематический уход за механикой и электроникой позволяет предотвратить до 90% проблем, связанных со смещением слоёв и другими дефектами геометрии, экономя время и деньги на перепечатках.

Часто задаваемые вопросы

В работе с 3D-принтерами, особенно в условиях малого бизнеса, где каждая минута простоя — это упущенная прибыль, часто возникают одни и те же вопросы. Давайте разберем самые наболевшие проблемы и дадим на них быстрые, практические ответы. Это своего рода «скорая помощь» для вашего производства.

Почему принтер останавливается через несколько минут после начала печати?

Чаще всего это срабатывает система безопасности из-за проблем с нагревом или датчиком филамента. На экране, скорее всего, появится ошибка вроде «Thermal Runaway» или «Heating failed». Проверьте, плотно ли сидит термистор в нагревательном блоке и не повреждены ли его провода. Также убедитесь, что датчик окончания пластика не дает ложных срабатываний.

Для бизнеса: Не тратьте время на поиск обрыва. Проще и быстрее заменить весь узел хотэнда в сборе. Держите на складе 1–2 запасных комплекта (нагреватель, термистор, блок). Замена займет 15 минут, а диагностика старого узла может растянуться на часы. Ведите простой журнал ошибок: «Принтер №3, 29.10.2025, ошибка Thermal Runaway, замена термистора».

Что делать, если пластик совсем не выходит из сопла (нулевая экструзия)?

Это классический засор сопла или проблема с механизмом подачи. Сначала прогрейте хотэнд до рабочей температуры и попробуйте вручную протолкнуть филамент. Если не идет — сопло забито. Самый быстрый способ прочистки — «холодная протяжка» (cold pull). Если же мотор экструдера щелкает, а пластик стоит на месте, проверьте прижимной ролик и шестерню — возможно, она сточилась или забилась пластиковой стружкой.

Для бизнеса: Замена сопла занимает 5 минут, а его чистка — до получаса. Стоимость латунного сопла — копейки. Введите правило: при малейшем подозрении на засор — менять сопло, а не чистить. Это экономит рабочее время оператора.

Как часто нужно менять сопло?

Стандартное латунное сопло живет примерно 500–1000 часов печати обычными пластиками вроде PLA или PETG. Главный признак износа — ухудшение качества печати, особенно на углах и мелких деталях. Если вы печатаете абразивными материалами (с углеволокном, деревом, металлом), переходите на сопла из закаленной стали и меняйте их по мере падения качества, так как их ресурс сильно зависит от материала.

Для бизнеса: Не ждите, пока качество печати упадет. Внедрите регламент плановой замены сопел, например, каждые 800 часов работы. Это предотвратит брак и сэкономит материал.

Как быстро проверить термистор?

Нестабильные показания температуры на экране или ошибка MINTEMP/MAXTEMP — верный признак неисправности термистора. Для проверки вам понадобится мультиметр. На холодном принтере отсоедините разъем термистора от платы и измерьте его сопротивление. У стандартного термистора на 100 кОм оно должно быть в районе 100–110 кОм при комнатной температуре. Если значение сильно отличается или «плавает» при шевелении провода — термистор под замену.

Что делать при ошибке «Thermal Runaway»?

Немедленно выключите питание принтера. Эта ошибка — крик системы безопасности о том, что температура хотэнда неконтролируемо растет или, наоборот, не повышается, хотя нагреватель работает. Чаще всего причина в вылетевшем из гнезда термисторе или плохом контакте в проводах нагревателя. После отключения проверьте крепление термистора и целостность проводки. Никогда не отключайте эту защиту в прошивке — это прямой путь к пожару.

Как бороться с отслоением модели от стола?

В 9 из 10 случаев проблема в трех вещах: неправильный зазор первого слоя (Z-offset), грязный стол или недостаточная температура. Убедитесь, что стол идеально чистый (протрите изопропиловым спиртом), откалибруйте его и подберите правильный Z-offset. Для капризных пластиков вроде ABS используйте в слайсере «юбку» (brim) шириной 5–10 мм — это значительно увеличит площадь сцепления.

Для бизнеса: Стандартизируйте подготовку к печати. Разработайте и распечатайте для операторов чек-лист: 1. Очистить стол. 2. Проверить калибровку. 3. Использовать правильный профиль в слайсере. Это снизит количество брака на 50%.

Можно ли печатать гибкими пластиками (TPU/TPE) на Bowden-экструдере?

Можно, но сложно и медленно. Главная проблема — мягкий филамент изгибается и застревает в длинной тефлоновой трубке. Чтобы этого избежать, печатайте на очень низкой скорости (15–25 мм/с), почти полностью отключите ретракты и убедитесь, что PTFE-трубка доходит вплотную до сопла. Лучше всего использовать специализированные трубки, например, Capricorn, с меньшим внутренним диаметром.

Для бизнеса: Если печать гибкими материалами — постоянная задача, не мучайтесь с «боуденом». Инвестируйте в принтер с Direct-экструдером или купите комплект для модернизации. Экономия времени и нервов окупит вложения за пару месяцев.

Когда стоит обновлять прошивку принтера?

Придерживайтесь принципа «работает — не трогай». Обновляйтесь только в двух случаях: если новая версия исправляет критическую ошибку, с которой вы столкнулись, или добавляет жизненно важную функцию (например, поддержку нового датчика). Бесконтрольные обновления могут принести больше проблем, чем пользы. Перед прошивкой всегда сохраняйте текущую рабочую конфигурацию.

Стоит ли малому бизнесу переходить на Klipper?

Однозначно да, если ваша цель — скорость. Klipper позволяет печатать в 2–3 раза быстрее без существенной потери качества за счет функции Input Shaping, которая компенсирует вибрации рамы. Переход требует некоторых технических навыков и дополнительного оборудования (обычно Raspberry Pi), но для серийного производства это мощнейший инструмент увеличения производительности. Начните с одного принтера, чтобы освоить технологию, а затем масштабируйте на весь парк.

Итоги рекомендации и план действий для бизнеса

Простои оборудования в малом бизнесе, особенно в 3D‑печати, бьют не только по срокам, но и по кошельку. Когда принтер стоит, вы теряете деньги. Чтобы этого не происходило, нужна система. Не набор хаотичных действий, а чёткий план, который позволит быстро находить и устранять неисправности, а в идеале — предотвращать их. Давайте соберём всё, что мы обсудили, в единую стратегию для вашего производства.

Чек‑лист для экстренной диагностики

Когда принтер остановился, действуйте по этому простому алгоритму. Он поможет локализовать 90% проблем в первые 15 минут.

  • Питание и подключение. Проверьте, включён ли принтер в сеть, горит ли индикатор питания. Убедитесь, что USB‑кабель или сетевое подключение стабильны.
  • Дисплей и ошибки. Посмотрите на экран принтера. Есть ли сообщения об ошибках вроде Thermal Runaway или Homing Failed? Если да, проблема в электронике или датчиках.
  • Температура. Проверьте температуру сопла и стола. Если она не соответствует заданной в слайсере, возможно, неисправен нагреватель или термистор.
  • Подача филамента. Попробуйте вручную протолкнуть пластик в экструдер. Если он не идёт, скорее всего, забилось сопло или возникла проблема в подающем механизме.
  • Первый слой. Если проблема возникла в самом начале, осмотрите первый слой. Он отклеивается? Значит, дело в калибровке стола, адгезии или неправильном Z‑offset.
  • Механика. Аккуратно подвигайте каретку по осям X и Y, а стол по оси Z (при выключенных моторах). Движение должно быть плавным, без заеданий и посторонних звуков.

График профилактического обслуживания

Профилактика всегда дешевле ремонта. Регулярное обслуживание снижает вероятность внезапных поломок на 70–80%.

  • Ежедневно (перед началом работы):
    • Визуальный осмотр принтера на предмет повреждений, ослабленных ремней.
    • Очистка печатного стола от остатков пластика и клея.
    • Проверка наличия филамента и его состояния (нет ли заломов).
  • Еженедельно:
    • Проверка натяжения ремней. Они должны издавать низкий звук при щипке, как гитарная струна.
    • Очистка шестерни подающего механизма от пластиковой стружки.
    • Проверка затяжки винтов на каретке, экструдере и раме.
    • Смазка направляющих валов или рельсов (если это предусмотрено конструкцией).
  • Ежемесячно:
    • Полная калибровка стола, включая проверку механики выравнивания.
    • Проверка состояния PTFE‑трубки в хотэнде (если у вас боуден‑экструдер). При потемнении или деформации — замена.
    • Проверка контактов и проводов, идущих к хотэнду и столу, на предмет износа и повреждений.
    • Продувка электроники от пыли сжатым воздухом.

Базовый набор запчастей и инструментов

Держите под рукой небольшой запас расходников, чтобы не ждать доставку несколько дней.

  • Запчасти:
    • Сопла разного диаметра (0.4 мм — 5 шт., 0.6 мм — 2 шт.).
    • Нагревательный блок (хотэнд) в сборе — 1 шт.
    • Термистор и нагревательный картридж — по 2 шт. каждого.
    • PTFE‑трубка — 1 метр.
    • Запасная шестерня для подающего механизма — 1 шт.
    • Концевые выключатели (эндстопы) — по 1 шт. для каждой оси.
  • Инструменты:
    • Набор шестигранных ключей.
    • Штангенциркуль (цифровой).
    • Мультиметр для проверки электроники.
    • Пинцет, кусачки, канцелярский нож.
    • Набор игл для чистки сопел.

Самостоятельный ремонт или вызов специалиста?

  • Ремонтируем сами: замена сопла, PTFE‑трубки, термистора, нагревателя, вентиляторов, ремней, смазка механики. Это простые модульные замены, которые не требуют глубоких знаний в электронике.
  • Вызываем сервис: проблемы с материнской платой, блоком питания, прошивкой, короткое замыкание, сложный ремонт механики (например, замена подшипников). Если вы не уверены в причине поломки после 30–40 минут диагностики, лучше вызвать специалиста. Ваше время тоже стоит денег.

Цифровая учётность и стандартизация

Системный подход — ключ к стабильности.

  • Ведение логов. Создайте простую таблицу (в Google Sheets или Excel), куда каждый оператор будет вносить данные о печати. Столбцы: Дата, ID Принтера, Оператор, Модель, Материал, Результат (Успех/Сбой), Описание сбоя. Это поможет выявлять повторяющиеся проблемы.
  • Обучение персонала. Проведите базовое обучение для всех, кто работает с принтерами. Они должны уметь калибровать стол, менять филамент и сопло, а также заполнять лог сбоев.
  • Стандартизация профилей слайсера. Создайте и утвердите единые профили для каждого типа пластика и качества печати. Храните их на общем сервере. Запретите сотрудникам вносить изменения в основные профили. Это исключит проблемы, связанные с «экспериментальными» настройками.

Экономический эффект и план внедрения

Давайте посчитаем. Допустим, у вас 3 принтера, каждый приносит 1500 рублей чистой прибыли в день. Простой одного принтера на 2 дня из‑за ожидания сопла (цена 200 рублей) — это потеря 3000 рублей. А если таких простоев 5 в месяц? Это уже 15 000 рублей упущенной выгоды. Внедрение системы профилактики и наличие ремкомплекта сокращает простои в среднем на 80%.

План внедрения (на 1 месяц):

  1. Неделя 1. Подготовка.
    • Ответственный: руководитель или старший техник.
    • Действия: Закупить базовый набор запчастей и инструментов. Создать шаблон лога сбоев.
    • KPI: Ремкомплект собран, шаблон готов к использованию.
  2. Неделя 2. Внедрение и обучение.
    • Ответственный: руководитель.
    • Действия: Провести инструктаж для персонала по новому регламенту. Начать вести лог. Внедрить график ежедневного и еженедельного обслуживания.
    • KPI: 100% сотрудников обучены, лог заполняется после каждой печати.
  3. Недели 3–4. Анализ и оптимизация.
    • Ответственный: старший техник.
    • Действия: Проанализировать данные из лога за первые две недели. Выявить самые частые проблемы. Скорректировать график профилактики или закупить дополнительные запчасти.
    • KPI: Среднее время простоя на один принтер снижено на 50%.

Этот подход превращает хаотичный процесс борьбы с поломками в управляемую систему, которая экономит ваши деньги, время и нервы.

Источники

Похожие записи
